การผลิตชิ้นส่วนโลหะตามสั่ง

การเปลี่ยนแบบจำลอง CAD ให้เป็นส่วนประกอบโลหะทางกายภาพที่มีความทนทานสูง โดยไม่กระทบต่อความสมบูรณ์ของโครงสร้างหรือการประหยัดต่อหน่วย ถือเป็นปัญหาคอขวดหลักในการพัฒนาฮาร์ดแวร์และการปรับขนาดทางอุตสาหกรรม การสร้างสมดุลระหว่างความต้องการด้านความแม่นยำ ข้อจำกัดด้านวัสดุ และระยะเวลารอคอยสินค้า ถือเป็นความท้าทายที่ซับซ้อนสำหรับทีมวิศวกรรมและฝ่ายจัดซื้อ การเลือกกระบวนการผลิตที่ไม่ถูกต้องหรือผู้ขายที่ไม่ได้รับการยืนยันมักจะนำไปสู่ความล่าช้าแบบทบต้น การเปิดตัวผลิตภัณฑ์ล่าช้า และช่องโหว่ในห่วงโซ่อุปทานที่รุนแรง

เพื่อรับมือกับความท้าทายเหล่านี้ บริษัทต่างๆ จำเป็นต้องมีกรอบการประเมินที่มีโครงสร้างสำหรับ การ ผลิต การจัดซื้อที่ประสบความสำเร็จจำเป็นต้องปรับความต้องการทางเรขาคณิตและการใช้งานเฉพาะของชิ้นส่วนให้สอดคล้องกับวิธีการผลิตที่ถูกต้องและพันธมิตรการผลิตที่ได้รับการตรวจสอบอย่างเข้มงวด คู่มือนี้จะสำรวจเกณฑ์ที่จำเป็นสำหรับการประเมินกระบวนการ การเลือกคู่ค้า และการดำเนินการตามกลยุทธ์การจัดหาที่มีประสิทธิภาพเพื่อให้แน่ใจว่าการผลิตส่วนประกอบที่เชื่อถือได้ชิ้นส่วนโลหะ

• กระบวนการกำหนดเศรษฐศาสตร์ต่อหน่วย: ตัวเลือกระหว่างการตัดเฉือน CNC การผลิตโลหะแผ่น การอัดขึ้นรูป และการหล่อ โดยพื้นฐานแล้วจะเปลี่ยนต้นทุนเครื่องมือ เวลาในการผลิต และความสามารถในการปรับขนาด

• ต้นทุนการขับเคลื่อนความคลาดเคลื่อน: การระบุพิกัดความเผื่อและผิวสำเร็จที่มากเกินไปจะเพิ่มเวลาการตัดเฉือนและอัตราเศษแบบทวีคูณ การใช้ Design for Manufacturability (DFM) เป็นสิ่งสำคัญสำหรับการควบคุมต้นทุน

• ความสามารถของผู้จำหน่ายแตกต่างกันไปในวงกว้าง: การประเมินคู่ค้าจำเป็นต้องมองข้ามรายการอุปกรณ์เพื่อประเมินระบบการจัดการคุณภาพ (QMS) การตรวจสอบย้อนกลับของวัสดุ และการรับรองเฉพาะอุตสาหกรรม (เช่น ISO 9001, AS9100)

• โมเดลการจัดหากำลังพัฒนา: ทีมจัดซื้อจะต้องชั่งน้ำหนักการควบคุมของผู้ผลิตแบบดั้งเดิมในระดับท้องถิ่น เทียบกับความเร็วและความสามารถของแพลตฟอร์มการผลิตในรูปแบบบริการดิจิทัล (MaaS)

วิธีวางแผนโครงการผลิตชิ้นส่วนโลหะให้ประสบความสำเร็จ

การเลือกวัสดุ ฟอร์มแฟกเตอร์เริ่มต้น และคุณสมบัติทางกล

การจับคู่คุณสมบัติของวัสดุกับสภาพแวดล้อมการใช้งานเป็นขั้นตอนแรกในการทำให้ชิ้นส่วนประสบความสำเร็จ วิศวกรจะต้องประเมินความแข็งแรงของผลผลิต การนำความร้อน และความต้านทานการกัดกร่อนโดยเทียบกับความต้องการในการปฏิบัติงานของส่วนประกอบ การเลือกโลหะผสมที่ไม่ถูกต้องอาจนำไปสู่ความล้มเหลวก่อนเวลาอันควรในสนามหรือการสึกหรอที่มากเกินไปของเครื่องมือตัดในระหว่างการผลิต คุณต้องดูปัจจัยด้านสิ่งแวดล้อมเฉพาะที่ชิ้นส่วนจะเผชิญ เช่น การสัมผัสกับน้ำเค็มอย่างต่อเนื่อง สภาพแวดล้อมที่มีการสั่นสะเทือนสูง หรือความผันผวนของอุณหภูมิที่รุนแรง

การเปรียบเทียบโลหะผสมทั่วไปถือเป็นสิ่งสำคัญสำหรับการรักษาสมดุลระหว่างประสิทธิภาพและความสามารถในการผลิต อะลูมิเนียม 6061 มีความสามารถในการขึ้นรูปที่ดีเยี่ยมและมีความแข็งแรงปานกลาง ทำให้เป็นวัตถุดิบหลักสำหรับฉากยึดและกรอบอเนกประสงค์ อลูมิเนียม 7075 ให้ความแข็งแรงสูงกว่าสำหรับการใช้งานด้านการบินและอวกาศ แต่มีความท้าทายมากกว่าในการใช้เครื่องจักรและการเชื่อม สแตนเลส 304 เป็นมาตรฐานสำหรับความต้านทานการกัดกร่อนทั่วไป ในขณะที่ 316 เป็นที่นิยมสำหรับสภาพแวดล้อมทางทะเลหรือสารเคมีที่รุนแรงเนื่องจากมีปริมาณโมลิบดีนัม ไทเทเนียมมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยม แต่เพิ่มต้นทุนวัตถุดิบและความยากในการตัดเฉือนได้อย่างมาก โดยต้องใช้เครื่องมือพิเศษและการตั้งค่าที่เข้มงวด

การเลือกฟอร์มแฟคเตอร์ของวัตถุดิบเริ่มต้นที่ถูกต้องจะช่วยลดเวลาการตัดเฉือนเริ่มแรกและการสูญเสียวัสดุให้เหลือน้อยที่สุด เริ่มต้นด้วยแท่งโลหะ แผ่นแผ่น แท่ง การอัดขึ้นรูป ท่อ หรือลวด ขึ้นอยู่กับรูปทรงของชิ้นส่วนขั้นสุดท้ายทั้งหมด การใช้การอัดขึ้นรูปที่มีรูปร่างใกล้เคียงตาข่ายหรือสต็อกแท่งที่มีขนาดเหมาะสมจะช่วยลดปริมาณวัสดุที่ต้องนำออก หากคุณต้องการขายึดรูปตัว L ที่ยาว การตัดเฉือนจากเหล็กแท่งสี่เหลี่ยมตันจะทำให้สิ้นเปลืองวัสดุและเวลาในเครื่องจักรจำนวนมหาศาล การเริ่มต้นด้วยโปรไฟล์อัดขึ้นรูปรูปตัว L และเพียงแค่ตัดเฉือนรูปแบบรูและช่องเจาะเฉพาะจะมีประสิทธิภาพมากกว่ามาก

เกณฑ์ความคลาดเคลื่อนและการวัดขนาดทางเรขาคณิต (GD&T)

การสร้างเกณฑ์ความคลาดเคลื่อนพื้นฐานตามความต้องการด้านการทำงานมากกว่าการตั้งค่า CAD เริ่มต้นจะช่วยป้องกันต้นทุนที่เพิ่มขึ้นโดยไม่จำเป็น ค่าพิกัดความเผื่อเริ่มต้นที่จำกัดซึ่งใช้ทั่วโลกกับผู้ผลิตชิ้นส่วนบังคับให้ใช้อัตราการป้อนที่ช้าลง การเปลี่ยนเครื่องมือบ่อยขึ้น และการตรวจสอบด้วยตนเองอย่างต่อเนื่อง วิศวกรควรใช้พิกัดความเผื่อที่แคบเฉพาะกับพื้นผิวการจับคู่ที่สำคัญ ความพอดีของตลับลูกปืน หรือคุณสมบัติการทำงาน ซึ่งช่วยให้พิกัดความเผื่อที่น้อยลงในขนาดที่ไม่สำคัญ เช่น โครงสร้างภายนอกที่สวยงามหรือรูช่องว่าง

การวัดขนาดและความคลาดเคลื่อนทางเรขาคณิต (GD&T) มีบทบาทสำคัญในการสื่อสารความตั้งใจในการออกแบบที่แน่นอนไปยังผู้ผลิต ด้วยการกำหนดจุดอ้างอิง ศูนย์กลาง ความเรียบ และตำแหน่งที่แท้จริงอย่างชัดเจน GD&T จึงสามารถขจัดความคลุมเครือได้ แทนที่จะให้ค่าเผื่อบวก/ลบกับเส้นผ่านศูนย์กลางรู GD&T ระบุว่ารูนั้นเกี่ยวข้องกับส่วนที่เหลือของชิ้นส่วนอย่างไร การสื่อสารที่แม่นยำนี้ป้องกันการตีความที่ไม่ถูกต้องในโรงงาน จึงช่วยลดอัตราการปฏิเสธและทำให้มั่นใจว่าชิ้นส่วนสุดท้ายทำงานอย่างถูกต้องภายในชุดประกอบ ช่างเครื่องสามารถดูคำบรรยาย GD&T ที่เหมาะสม และรู้ได้ทันทีว่าพื้นผิวใดที่จำเป็นต้องตัดเฉือนในการตั้งค่าเดียวกันเพื่อรักษาความเข้มข้น

ข้อกำหนดด้านปริมาณ: การสร้างต้นแบบเทียบกับการผลิตในปริมาณมาก

ปริมาณการผลิตที่ต้องการจะกำหนดวิธีการผลิตที่เป็นไปได้ การสร้างต้นแบบและการผลิตในปริมาณต่ำช่วยให้กระบวนการมีต้นทุนเครื่องมือล่วงหน้าต่ำ แม้ว่าต้นทุนต่อหน่วยจะสูงกว่าก็ตาม กระบวนการต่างๆ เช่น การกัด CNC แบบ 3 แกนหรือการตัดด้วยเลเซอร์ ต้องใช้เครื่องมือแบบกำหนดเองเกือบเป็นศูนย์ ทำให้เหมาะสำหรับขั้นตอนการออกแบบซ้ำๆ ซึ่งรูปทรงของชิ้นส่วนอาจเปลี่ยนแปลงในสัปดาห์หน้า

ในทางกลับกัน การผลิตในปริมาณมากจะทำให้การลงทุนด้านเครื่องมือเริ่มแรกมีความสมเหตุสมผล เพื่อให้บรรลุต้นทุนต่อหน่วยที่น้อยที่สุดในระยะยาว การทำความเข้าใจจุดคุ้มทุนเป็นสิ่งจำเป็นสำหรับการขยายขนาดการผลิต การเปลี่ยนจากวิธีการที่ใช้ปริมาณน้อย เช่น การตัดเฉือน CNC ขั้นพื้นฐาน ไปเป็นวิธีการที่มีปริมาณมาก เช่น การปั๊มหรือการหล่อแบบมีความจำเป็นทางการเงินเมื่อปริมาณเพิ่มขึ้น การวิเคราะห์เกณฑ์เหล่านี้ช่วยให้มั่นใจว่าทีมจัดซื้อจะเลือกกระบวนการที่ประหยัดที่สุดสำหรับปริมาณวงจรชีวิตที่คาดการณ์ไว้ของผลิตภัณฑ์ หากคุณกำลังผลิตได้หนึ่งหมื่นยูนิตต่อปี การตัดเฉือนแต่ละอันจากบล็อกทึบนั้นแทบจะไม่ใช่เส้นทางที่ถูกต้อง

เปรียบเทียบกระบวนการผลิตชิ้นส่วนโลหะหลัก

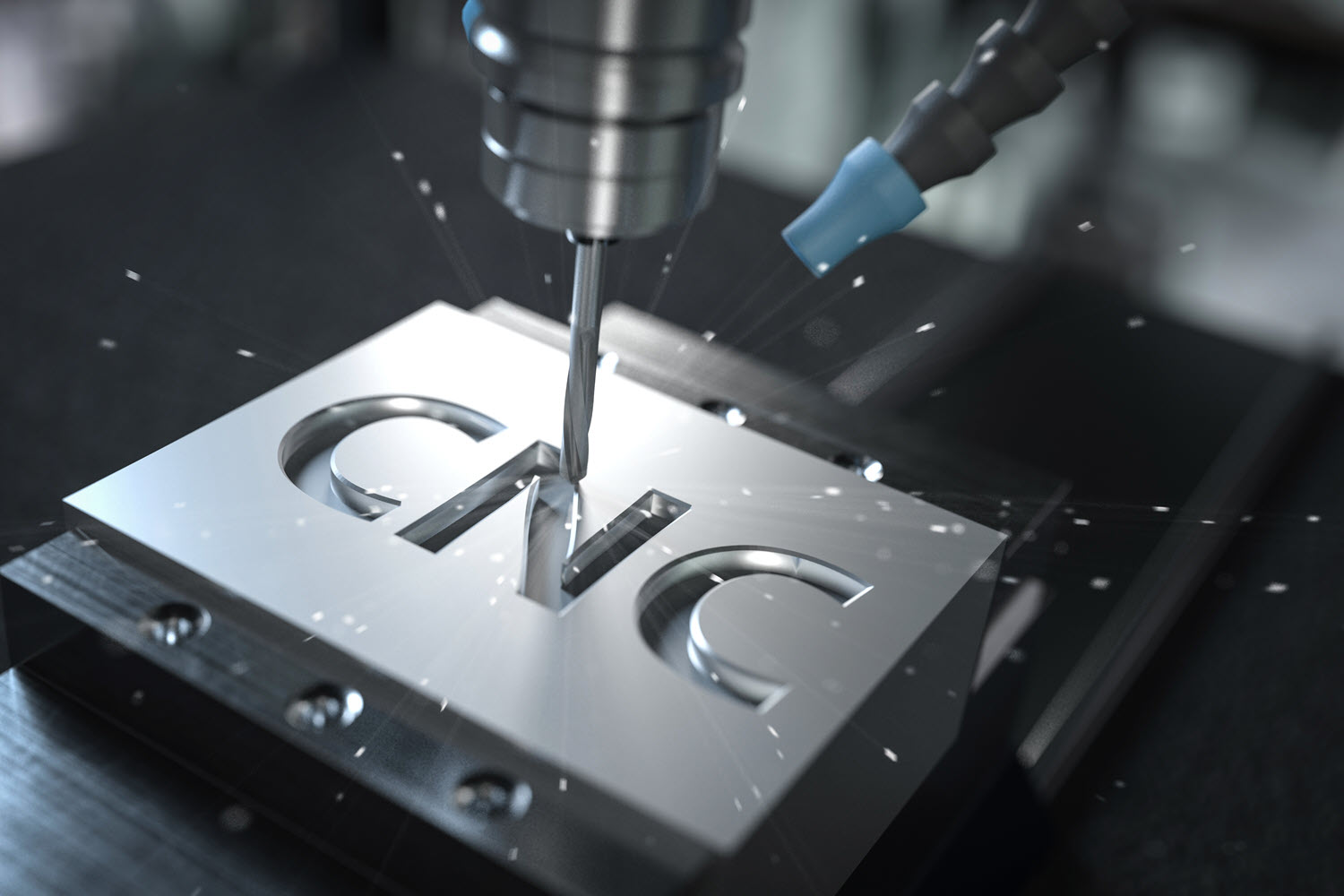

เครื่องจักรกลซีเอ็นซี (งานกัดและกลึง)

การตัดเฉือน CNC เป็นมาตรฐานสำหรับการผลิตรูปทรงที่ซับซ้อนและพิกัดความเผื่อที่แคบ การกัดแบบ 3 แกนเหมาะสำหรับการกัดชิ้นส่วนระนาบที่เรียบง่ายซึ่งสามารถเข้าถึงคุณลักษณะได้จากทิศทางเดียว เครื่องจักร 4 แกนและ 5 แกนสามารถเชื่อมต่อเครื่องมือตัดหรือชิ้นงานเข้ากับการตัดเฉือนส่วนประกอบที่ซับซ้อนและหลายด้านได้ในการตั้งค่าครั้งเดียว ซึ่งช่วยลดความจำเป็นที่ผู้ปฏิบัติงานต้องพลิกและยึดชิ้นส่วนใหม่ด้วยตนเอง ซึ่งเป็นสาเหตุของข้อผิดพลาดการซ้อนซ้อนของพิกัดความเผื่อที่พบบ่อย การกลึง CNC ใช้สำหรับชิ้นส่วนทรงกระบอก โดยหมุนชิ้นงานกับเครื่องมือตัดที่อยู่นิ่งเพื่อสร้างเพลา บุชชิ่ง และตัวยึดแบบกำหนดเอง

ข้อเสียเปรียบหลักในการตัดเฉือน CNC เกี่ยวข้องกับความแม่นยำสูงและการตกแต่งพื้นผิวที่ยอดเยี่ยม เมื่อเทียบกับต้นทุนต่อหน่วยที่สูงขึ้นและการสิ้นเปลืองวัสดุ เนื่องจากเป็นกระบวนการลบที่เริ่มต้นจากแท่งโลหะแข็ง เปอร์เซ็นต์ที่มีนัยสำคัญของวัตถุดิบจึงถูกตัดเฉือนเป็นเศษ สิ่งนี้ทำให้การตัดเฉือน CNC เหมาะอย่างยิ่งสำหรับชิ้นงานที่มีปริมาณน้อยถึงปานกลางหรือชิ้นส่วนที่มีความซับซ้อนสูง ซึ่งห้ามใช้เครื่องมือสำหรับวิธีอื่น นอกจากนี้ยังเป็นวิธีการที่นิยมใช้สำหรับการใช้งานขั้นที่สองกับชิ้นส่วนที่หล่อหรืออัดขึ้นรูป โดยเพิ่มคุณสมบัติความแม่นยำสูงขั้นสุดท้ายซึ่งกระบวนการหลักเหล่านั้นไม่สามารถทำได้

การผลิตโลหะแผ่น

การผลิตโลหะแผ่นเกี่ยวข้องกับการตัด ดัด และประกอบแผ่นโลหะแบนเป็นส่วนประกอบตามการใช้งาน กระบวนการต่างๆ ได้แก่ การตัดด้วยเลเซอร์ การตัดด้วยระบบวอเตอร์เจ็ท การเจาะ การดัดโดยใช้เบรกกด และการเชื่อม วิธีการนี้มีประสิทธิภาพสูงในการสร้างสิ่งห่อหุ้ม ฉากยึด แผง และแชสซีโครงสร้าง การตัดด้วยเลเซอร์ให้โปรไฟล์ 2D ที่รวดเร็วและแม่นยำ ในขณะที่เบรกกด CNC จะพับโปรไฟล์เหล่านั้นให้เป็นโครงสร้าง 3D ที่แข็งแกร่ง

ความสามารถในการปรับขนาดของงานโลหะแผ่นเป็นเลิศสำหรับทั้งการสร้างต้นแบบและการผลิต อย่างไรก็ตามมีข้อจำกัดเกี่ยวกับความหนาของผนังและการสร้างคุณสมบัติภายในที่ซับซ้อน ชิ้นส่วนต้องได้รับการออกแบบให้มีความหนาของผนังสม่ำเสมอและรัศมีโค้งมาตรฐานเพื่อให้มั่นใจถึงความสามารถในการผลิตและความสมบูรณ์ของโครงสร้าง หากการออกแบบต้องใช้ความหนาของผนังที่แตกต่างกันหรือรูปทรง 3 มิติที่ซับซ้อน โลหะแผ่นก็ไม่ใช่ตัวเลือกที่เหมาะสม นอกจากนี้ คุณยังต้องพิจารณาการสปริงกลับในระหว่างกระบวนการดัดงอ ซึ่งต้องมีการปรับเครื่องมือเฉพาะตามประเภทและความหนาของวัสดุ

การอัดขึ้นรูปโลหะและการตัดโปรไฟล์

การอัดขึ้นรูปโลหะเกี่ยวข้องกับการดันแท่งโลหะที่ได้รับความร้อนผ่านแม่พิมพ์ที่มีรูปทรงเพื่อสร้างโปรไฟล์หน้าตัดที่ต่อเนื่องและสม่ำเสมอ กระบวนการนี้ใช้กันอย่างแพร่หลายในการสร้างรางโครงสร้าง ฮีทซิงค์ กรอบ และองค์ประกอบทางสถาปัตยกรรมแบบกำหนดเอง อลูมิเนียมเป็นวัสดุทั่วไปที่ใช้สำหรับการอัดขึ้นรูปเนื่องจากมีความอ่อนตัวและคุณสมบัติทางความร้อนที่ดีเยี่ยม กระบวนการนี้ทำให้เกิดการสร้างหน้าตัดที่ซับซ้อนซึ่งมีโพรงภายใน ซึ่งเป็นไปไม่ได้ที่จะตัดเฉือนจากสต็อกที่เป็นของแข็ง

ลักษณะทางเศรษฐกิจของการอัดขึ้นรูปมีต้นทุนเครื่องมือล่วงหน้าปานกลางสำหรับแม่พิมพ์สั่งทำพิเศษ ซึ่งสมดุลด้วยต้นทุนการดำเนินการที่ต่ำ และการผลิตที่รวดเร็วและทำซ้ำได้สำหรับชิ้นส่วนเชิงเส้นตรง เมื่อโปรไฟล์ถูกอัดขึ้นรูปแล้ว ก็สามารถตัดให้ได้ความยาวและผ่านกระบวนการรองด้วยเครื่องจักร CNC เพื่อเพิ่มคุณสมบัติเฉพาะ เช่น รูเกลียว ช่องยึด หรือพื้นผิวการจับคู่ที่แม่นยำ วิธีการแบบไฮบริดนี้คือการอัดขึ้นรูปจำนวนมากและการตัดเฉือนรายละเอียด เป็นวิธีที่มีประสิทธิภาพสูงในการผลิตส่วนประกอบเชิงเส้นตรงที่ซับซ้อน

การหล่อและการตีโลหะ

การหล่อและการตีขึ้นรูปจะใช้เมื่อต้องการความสมบูรณ์ของโครงสร้าง การไหลของเมล็ดข้าวที่เฉพาะเจาะจง หรือมีปริมาณมาก การหล่อแบบลงทุนเหมาะสำหรับชิ้นส่วนที่ซับซ้อนและมีรูปร่างใกล้เคียงตาข่ายซึ่งมีพื้นผิวที่ดีเยี่ยม มักใช้กับใบพัดกังหันหรือท่อร่วมที่ซับซ้อน การหล่อโลหะจะบังคับให้โลหะหลอมเหลวเข้าไปในโพรงแม่พิมพ์ภายใต้แรงดันสูง ทำให้เหมาะสำหรับชิ้นส่วนที่ไม่ใช่เหล็กที่ซับซ้อนและปริมาณมาก เช่น เสื้อสูบหรือตู้โทรคมนาคม การตีโลหะรูปทรงต่างๆ โดยใช้แรงอัดเฉพาะจุด โดยปรับโครงสร้างเกรนให้สอดคล้องกันเพื่อเพิ่มความแข็งแรงของชิ้นส่วนให้สูงสุด ซึ่งเป็นเหตุผลว่าทำไมจึงใช้สำหรับส่วนประกอบที่รับน้ำหนักที่สำคัญ เช่น แขนกันสะเทือนของรถยนต์

วิธีการเหล่านี้มีลักษณะพิเศษคือต้นทุนเครื่องมือที่ต้องชำระล่วงหน้าสูง และระยะเวลาในการผลิตแม่พิมพ์หรือแม่พิมพ์ที่นานขึ้น แม่พิมพ์จะต้องถูกตัดเฉือนจากเหล็กกล้าเครื่องมือชุบแข็งเพื่อทนต่อความเค้นทางความร้อนและทางกลของกระบวนการ อย่างไรก็ตาม ตรงกันข้ามกับต้นทุนต่อหน่วยระยะยาวที่ต่ำเป็นพิเศษและวัสดุสิ้นเปลืองที่น้อยที่สุด ทำให้เป็นตัวเลือกที่ต้องการสำหรับการผลิตจำนวนมาก เมื่อเครื่องมือได้รับการตรวจสอบแล้ว จะสามารถผลิตชิ้นส่วนได้ในอัตราหลายร้อยหรือหลายพันต่อวัน

กระบวนการพิเศษที่มีความแม่นยำสูง: EDM และการตัดด้วยเลเซอร์แบบท่อ

การตัดเฉือนด้วยการปล่อยประจุไฟฟ้า (Wire และ Sinker EDM) ใช้สำหรับการตัดเฉือนวัสดุที่เป็นสื่อกระแสไฟฟ้าและแข็งมากด้วยความแม่นยำระดับจุลภาค EDM ใช้ประกายไฟไฟฟ้าเพื่อกัดกร่อนวัสดุโดยไม่ต้องใช้แรงเชิงกล ทำให้เหมาะสำหรับคุณสมบัติที่ละเอียดอ่อน มุมภายในที่แหลมคม และเหล็กกล้าเครื่องมือชุบแข็ง เนื่องจากไม่มีแรงตัด คุณจึงไม่ต้องกังวลเรื่องการโก่งตัวของเครื่องมือหรือการบิดเบี้ยวของชิ้นส่วน ทำให้สามารถสร้างโครงสร้างที่เปราะบางอย่างไม่น่าเชื่อ หรือช่องแคบและลึกซึ่งดอกเอ็นมิลล์มาตรฐานไม่สามารถเข้าถึงได้

การตัดด้วยเลเซอร์ด้วยท่อโรตารีช่วยให้สามารถประมวลผลเฟรมโครงสร้าง โครงถัก และโปรไฟล์ท่อที่ซับซ้อนได้อย่างรวดเร็ว เทคโนโลยีนี้ตัดรู ร่อง และรูปทรงปลายที่ซับซ้อนในท่อกลม สี่เหลี่ยม หรือสี่เหลี่ยมได้อย่างแม่นยำ ลดการจัดวางแบบแมนนวลและเวลาในการตัดสำหรับการประกอบโครงสร้างลงอย่างมาก แทนที่จะต้องจัดการปลายท่อด้วยตนเองเพื่อให้ประกอบเข้าด้วยกันสำหรับการเชื่อม หลอดเลเซอร์สามารถตัดข้อต่อที่ประสานกันอย่างสมบูรณ์แบบได้ภายในไม่กี่วินาที ซึ่งช่วยลดเวลาในการประกอบและการเชื่อมบนพื้นโรงงานได้อย่างมาก

การผลิตสารเติมแต่งโลหะ (การพิมพ์ 3 มิติ)

การผลิตสารเติมแต่งโลหะ ซึ่งรวมถึงการเผาผนึกด้วยเลเซอร์โลหะโดยตรง (DMLS) และการพ่นสารยึดเกาะ จะสร้างชิ้นส่วนทีละชั้น กระบวนการนี้ใช้ได้กับรูปทรงเรขาคณิตภายในที่ซับซ้อนสูง การลดน้ำหนักด้วยการออกแบบเชิงสร้างสรรค์ และการสร้างต้นแบบอย่างรวดเร็วของชิ้นส่วนซึ่งเป็นไปไม่ได้ที่จะเครื่องจักรตามปกติ ช่วยให้วิศวกรสามารถรวมส่วนประกอบที่มีหลายส่วนเป็นส่วนประกอบที่พิมพ์ออกมาชิ้นเดียว ช่วยลดเวลาในการประกอบและจุดเกิดความล้มเหลวที่อาจเกิดขึ้น

ข้อจำกัดในปัจจุบัน ได้แก่ ความเร็วในการผลิตที่ช้า ต้นทุนวัสดุที่สูง และการเก็บผิวสำเร็จที่หยาบกว่าเมื่อเทียบกับการตัดเฉือน CNC นอกจากนี้ ชิ้นส่วนโลหะที่พิมพ์ด้วย 3D มักต้องมีการตัดเฉือนขั้นที่สองเพื่อให้บรรลุพิกัดความเผื่อที่สำคัญบนพื้นผิวการผสมพันธุ์ นอกจากนี้ ยังจำเป็นต้องถอดชิ้นส่วนออกจากฐานรองพิมพ์อย่างระมัดระวัง และโครงสร้างรองรับจะต้องถูกตัดเฉือนหรือกราวด์ออก ความเค้นจากความร้อนที่เกิดขึ้นระหว่างกระบวนการพิมพ์มักต้องใช้ความร้อนหลังการพิมพ์เพื่อป้องกันการบิดงอ

อะไรเป็นตัวขับเคลื่อนต้นทุนการผลิตชิ้นส่วนโลหะ

ต้นทุนเอ็กซ์โปเนนเชียลของค่าความคลาดเคลื่อนที่เข้มงวด

การเปลี่ยนจากเกณฑ์ความคลาดเคลื่อนมาตรฐานไปสู่เกณฑ์ความคลาดเคลื่อนที่เข้มงวดทำให้ต้นทุนการผลิตเพิ่มขึ้นอย่างมาก การบรรลุพิกัดความเผื่อที่เข้มงวดยิ่งขึ้นต้องใช้เครื่องมือเฉพาะ อัตราป้อนที่ช้าลง รอบการเก็บผิวละเอียดหลายรอบ และการตรวจสอบ CMM ที่เข้มงวด ซึ่งจะช่วยยืดเวลาเครื่องจักรและเพิ่มโอกาสที่ชิ้นส่วนจะเสียหาย เมื่อคุณระบุพิกัดความเผื่อ +/- 0.001 นิ้ว ช่างเครื่องจะต้องคำนึงถึงการสึกหรอของเครื่องมือ การขยายตัวเนื่องจากความร้อนของเครื่องจักร และการบรรเทาความเครียดของวัสดุในระหว่างการตัด พวกเขาอาจต้องหยาบชิ้นส่วน ปล่อยให้นั่งเพื่อคลายเครียด จากนั้นกลับมาเพื่อผ่านขั้นตอนสุดท้าย ทั้งหมดนี้จะเพิ่มชั่วโมงให้กับวงจรการผลิต

ผลผลิตวัสดุ การทำรัง และการเพิ่มประสิทธิภาพของเศษเหล็ก

การเพิ่มประสิทธิภาพผลผลิตวัตถุดิบช่วยลดค่าใช้จ่ายโดยรวมได้อย่างมาก สำหรับโลหะแผ่น อัลกอริธึมการซ้อนจะจัดเรียงรูปแบบแบนเพื่อเพิ่มการใช้แผ่นงานให้เกิดประโยชน์สูงสุดและลดการตัดออกให้เหลือน้อยที่สุด ซอฟต์แวร์การซ้อนที่ดีสามารถเพิ่มการใช้วัสดุจาก 60% เป็นมากกว่า 85% ซึ่งแปลโดยตรงเป็นการลดต้นทุนวัสดุต่อชิ้นส่วน สำหรับการตัดเฉือน CNC การกำหนดขนาดบล็อกแท่งเหล็กให้ใกล้เคียงกับขนาดชิ้นส่วนสุดท้ายจะช่วยลดการนำวัสดุส่วนเกินออกให้เหลือน้อยที่สุด ซึ่งช่วยประหยัดทั้งต้นทุนวัสดุและเวลาในการตัดเฉือน การซื้อวัตถุดิบตามขนาดที่กำหนดอาจมีต้นทุนล่วงหน้าต่อปอนด์สูงกว่า แต่การประหยัดเวลาในเครื่องจักรมักจะมากกว่าค่าพรีเมียมของวัสดุ

การออกแบบเพื่อการประกอบ (DFA): การแทรกฮาร์ดแวร์และวิธีการเชื่อมต่อ

การประเมินวิธีการต่อเป็นองค์ประกอบสำคัญของ Design for Assembly (DFA) วิธีการเชื่อมแบบถาวร เช่น การเชื่อมหรือการบัดกรีแข็งมีความแข็งแรงสูง แต่ต้องใช้แรงงานที่มีทักษะ อุปกรณ์จับยึดแบบพิเศษ และการตกแต่งขั้นสุดท้ายหลังการเชื่อมเพื่อขจัดเศษที่กระเด็นหรือบดตะเข็บให้เรียบ การยึดเชิงกลโดยใช้ตัวยึดแบบเกลียว หมุดย้ำ หรือน็อตยึดตัวเอง PEM ช่วยให้ประกอบได้เป็นโมดูลและง่ายขึ้น ช่วยให้สามารถถอดประกอบชิ้นส่วนเพื่อการบำรุงรักษาได้

การวางแผนล่วงหน้าสำหรับการใส่ฮาร์ดแวร์ในระหว่างขั้นตอนการออกแบบจะช่วยลดแรงงานหลังการประมวลผลและข้อผิดพลาดในการประกอบ การออกแบบชิ้นส่วนให้ยอมรับน็อต PEM มาตรฐานหรือตัวแยกจะช่วยเพิ่มความคล่องตัวให้กับกระบวนการประกอบ และรับประกันการเชื่อมต่อที่ปลอดภัยและทำซ้ำได้ แทนที่จะเจาะรูหลายสิบรูในชิ้นส่วนโลหะแผ่นบางๆ ซึ่งมักส่งผลให้เกลียวขาด การกดน็อตแบบยึดได้เองจะทำให้เกลียวมีความทนทานและรับน้ำหนักได้ในเสี้ยววินาที

การดำเนินงานรองและการตกแต่งพื้นผิว

ข้อกำหนดหลังการประมวลผล เช่น อโนไดซ์ การเคลือบด้วยผง การชุบ การพ่นลูกปัด และการบำบัดความร้อน ส่งผลกระทบต่อต้นทุนทางการเงินและระยะเวลารอคอยสินค้า การดำเนินการเหล่านี้มักต้องมีการจ้างบุคคลภายนอกไปยังโรงงานตกแต่งพิเศษ ซึ่งเพิ่มเวลาการขนส่งและความซับซ้อนด้านลอจิสติกส์ แต่ละครั้งที่ชิ้นส่วนออกจากโรงงานผลิตหลัก คุณจะต้องเพิ่มวันในระยะเวลารอคอยสินค้าและทำให้เกิดความเสี่ยงใหม่สำหรับความเสียหายระหว่างการขนส่ง

วิศวกรควรระบุการตกแต่งเฉพาะเมื่อมีความจำเป็นด้านการใช้งานหรือด้านสุนทรียภาพเท่านั้น การระบุการตกแต่งภายนอกมากเกินไปบนส่วนประกอบภายในที่มองไม่เห็น จะเพิ่มต้นทุนที่ไม่จำเป็นโดยไม่ปรับปรุงประสิทธิภาพของชิ้นส่วน หากขายึดฝังลึกเข้าไปในตัวเครื่อง การเคลือบอิริไดต์ใสแบบธรรมดาสำหรับความต้านทานการกัดกร่อนขั้นพื้นฐานก็เพียงพอแล้ว ไม่จำเป็นต้องมีการเคลือบผิวแบบอะโนไดซ์แข็งที่ไร้ตำหนิและสวยงาม

หลักการออกแบบเพื่อความสามารถในการผลิต (DFM)

การใช้กลยุทธ์ DFM ที่ดำเนินการได้จะช่วยลดของเสียและลดต้นทุน การออกแบบชิ้นส่วนโดยคำนึงถึงกระบวนการผลิตเป็นวิธีเดียวที่มีประสิทธิภาพที่สุดในการควบคุมความคุ้มค่าต่อหน่วย หลักการสำคัญ ได้แก่ :

1. การกำหนดขนาดรูให้เป็นมาตรฐานเพื่อลดการเปลี่ยนแปลงเครื่องมือระหว่างการตัดเฉือน CNC

2. หลีกเลี่ยงหลุมลึกที่ต้องใช้ดอกเอ็นมิลล์ที่มีระยะยื่นยาวพิเศษ ซึ่งมีแนวโน้มที่จะเกิดการสะท้านและการโก่งตัว

3. ลดการตั้งค่าให้เหลือน้อยที่สุดโดยการออกแบบคุณลักษณะที่สามารถเข้าถึงได้จากแกนเดียว ทำให้สามารถตัดเฉือนชิ้นส่วนได้ในการทำงานเพียงครั้งเดียว

4. การเพิ่มรัศมีภายในลงในช่องที่ตรงกับเส้นผ่านศูนย์กลางเครื่องมือมาตรฐาน ช่วยให้ช่างเครื่องใช้เครื่องมือที่ใหญ่ขึ้นและตัดได้เร็วขึ้น แทนที่จะหยิบมุมที่แคบด้วยดอกเอ็นมิลล์ขนาดเล็ก

5. การออกแบบชิ้นส่วนโลหะแผ่นที่มีรัศมีการโค้งงอสม่ำเสมอตลอดหน้าแปลนทั้งหมด เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานต้องเปลี่ยนเครื่องมือเบรกขณะวิ่ง

วิธีการเลือกผู้ผลิตชิ้นส่วนโลหะอู๋ซี

การทำงานร่วมกับร้านขายเครื่องจักรแบบดั้งเดิมให้ประโยชน์จากความสัมพันธ์โดยตรง การควบคุมดูแลเฉพาะที่ และการสนับสนุนด้านวิศวกรรมร่วมกัน ความร่วมมือเหล่านี้มีคุณค่าอย่างมากสำหรับโครงการเฉพาะทาง ทำซ้ำ หรือซับซ้อน ซึ่งการสื่อสารโดยตรงกับช่างเครื่องสามารถแก้ปัญหาความท้าทายด้านการผลิตได้อย่างรวดเร็ว คุณสามารถเดินไปที่โรงงาน ตรวจสอบการตรวจสอบบทความแรกด้วยตนเอง และทำการปรับเปลี่ยนการออกแบบแบบเรียลไทม์ตามความคิดเห็นของช่างเครื่อง

ข้อเสียที่อาจเกิดขึ้น ได้แก่ กำลังการผลิตที่จำกัด กระบวนการเสนอราคาที่ช้ากว่า และความเสี่ยงในห่วงโซ่อุปทานที่แปลเป็นภาษาท้องถิ่น ร้านค้าแบบดั้งเดิมอาจขาดขนาดเพื่อรองรับปริมาณที่เพิ่มขึ้นอย่างกะทันหัน หรือมีอุปกรณ์ที่หลากหลายที่จำเป็นสำหรับการประกอบแบบหลายขั้นตอน หากเครื่องจักร 5 แกนหลักของร้านค้าในพื้นที่หยุดซ่อมบำรุง ตารางการผลิตทั้งหมดของคุณอาจล่าช้าได้

แพลตฟอร์มการจัดหาดิจิทัลและ MaaS

เครือข่ายการผลิตดิจิทัลและแพลตฟอร์มการผลิตตามบริการ (MaaS) นำเสนอการเสนอราคา CAD ได้ทันที กำลังการผลิตแบบกระจาย และการจัดซื้อจัดจ้างที่มีประสิทธิภาพ แพลตฟอร์มเหล่านี้จะกำหนดเส้นทางคำสั่งซื้อไปยังเครือข่ายซัพพลายเออร์ที่ผ่านการตรวจสอบทั่วโลก ซึ่งมีกำลังการผลิตที่กว้างขวางและเวลาตอบสนองที่รวดเร็ว คุณอัปโหลดไฟล์ STEP เลือกวัสดุและเสร็จสิ้น และรับใบเสนอราคาภายในไม่กี่วินาที

การแลกเปลี่ยนเกี่ยวข้องกับการรักษาสมดุลระหว่างความเร็วและความสะดวกกับคุณภาพที่ไม่สอดคล้องกันที่อาจเกิดขึ้นในโหนดเครือข่ายต่างๆ แม้ว่าแพลตฟอร์มจะจัดการความสัมพันธ์ของผู้ขาย ผู้ซื้อมักจะมีการสื่อสารโดยตรงกับช่างเครื่องจริงน้อยลงในพื้นที่ ซึ่งอาจทำให้โครงการที่ซับซ้อนและปรับแต่งได้สูงมีความซับซ้อน หากชิ้นส่วนต้องการการตั้งค่าที่ไม่เป็นมาตรฐานโดยเฉพาะ การสื่อสารผ่านพอร์ทัลดิจิทัลมักจะมีประสิทธิภาพน้อยกว่าการสนทนาโดยตรงกับหัวหน้าโรงงาน

การประกันคุณภาพและการรับรองอุตสาหกรรม

จำเป็นต้องมีการประเมินระบบการจัดการคุณภาพของผู้ขาย (QMS) เกณฑ์สำคัญ ได้แก่ การรายงาน First Article Inspection (FAI) รายงานการทดสอบวัสดุ (MTR) สำหรับการตรวจสอบย้อนกลับ และความสามารถของ CMM (เครื่องวัดพิกัด) ภายในองค์กรสำหรับการตรวจสอบรูปทรงเรขาคณิตที่ซับซ้อน โรงงานที่ไม่มี CMM ไม่สามารถตรวจสอบพิกัดความเผื่อทางเรขาคณิตที่เข้มงวดบนพื้นผิว 3 มิติที่ซับซ้อนได้อย่างน่าเชื่อถือ

การทำแผนที่การรับรองที่จำเป็นกับอุตสาหกรรมเฉพาะช่วยให้มั่นใจได้ว่ามีการปฏิบัติตามข้อกำหนด โดยปกติแล้วการผลิตทั่วไปจะต้องมีมาตรฐาน ISO 9001 ซึ่งแสดงให้เห็นถึงความมุ่งมั่นขั้นพื้นฐานต่อกระบวนการด้านคุณภาพ การบินและอวกาศต้องการ AS9100 ซึ่งรวมถึงข้อกำหนดที่เข้มงวดสำหรับการตรวจสอบย้อนกลับและการบริหารความเสี่ยง การผลิตอุปกรณ์การแพทย์จำเป็นต้องมีมาตรฐาน ISO 13485 โดยมุ่งเน้นที่ความปลอดภัยของผลิตภัณฑ์และการปฏิบัติตามกฎระเบียบ สัญญาด้านกลาโหมจำเป็นต้องมีการปฏิบัติตาม ITAR เพื่อให้แน่ใจว่าข้อมูลทางเทคนิคที่ละเอียดอ่อนได้รับการจัดการอย่างปลอดภัยโดยบุคลากรในสหรัฐฯ

การจัดการความเสี่ยงด้านการผลิตและความท้าทายในห่วงโซ่อุปทาน

การตรวจสอบย้อนกลับวัสดุและการป้องกันการปลอมแปลง

ความเสี่ยงของวัตถุดิบที่ไม่ได้มาตรฐานหรือของปลอมอาจส่งผลต่อความสมบูรณ์ของชิ้นส่วนและนำไปสู่ความล้มเหลวร้ายแรง ทีมจัดซื้อจะต้องบังคับใช้เอกสารที่เข้มงวดและข้อกำหนดในการตรวจสอบย้อนกลับจากผู้ขาย การขอใบรับรองโรงงานและรายงานการทดสอบวัสดุทำให้มั่นใจได้ว่าองค์ประกอบทางเคมีและคุณสมบัติทางกลของวัตถุดิบเป็นไปตามมาตรฐานที่กำหนด หากคุณกำลังสร้างส่วนประกอบโครงสร้างที่รับน้ำหนัก คุณต้องมั่นใจอย่างแน่นอนว่าอะลูมิเนียมที่ใช้คือ 7075-T6 จริงๆ และไม่ใช่วัสดุทดแทนที่ถูกกว่าและอ่อนกว่า

การจัดการความผันผวนของเวลานำและความล่าช้าในการใช้เครื่องมือ

ปัญหาคอขวดทั่วไปในการผลิตโลหะตามสั่ง ได้แก่ การสร้างเครื่องมือ การขาดแคลนวัตถุดิบ และขั้นตอนการตกแต่งขั้นสุดท้ายโดยว่าจ้างจากภายนอก ความล่าช้าของเครื่องมือในการหล่อหรือการอัดขึ้นรูปอาจทำให้ไทม์ไลน์ของโครงการถอยกลับไปเป็นสัปดาห์หรือเป็นเดือน หากการออกแบบแม่พิมพ์เริ่มต้นต้องมีการปรับเปลี่ยนหลังจากการทดสอบช็อตแรก กำหนดการผลิตทั้งหมดจะเปลี่ยนไป

กลยุทธ์การบรรเทาผลกระทบประกอบด้วยส่วนประกอบที่สำคัญในการจัดหาแบบคู่เพื่อหลีกเลี่ยงความล้มเหลวเพียงจุดเดียว การสร้างข้อตกลงระดับการบริการ (SLA) ที่ชัดเจนสำหรับการจัดส่งและการรักษาบัฟเฟอร์สินค้าคงคลังสำหรับชิ้นส่วนที่มีระยะเวลารอคอยนานจะช่วยสร้างเสถียรภาพให้กับห่วงโซ่อุปทาน สำหรับชิ้นส่วนหล่อที่สำคัญ มักเป็นการฉลาดที่จะมีซัพพลายเออร์รองที่สามารถตัดเฉือนชิ้นส่วนจากเหล็กแท่ง CNC ด้วยเครื่องจักรซีเอ็นซีเพื่อใช้สำรองฉุกเฉินได้ แม้ว่าต้นทุนต่อหน่วยจะสูงกว่าก็ตาม

การป้องกัน IP ในระหว่างแฮนด์ออฟ CAD

การแชร์ไฟล์ CAD ที่เป็นกรรมสิทธิ์ทำให้เกิดความเสี่ยงด้านความปลอดภัยอย่างมาก การถ่ายโอนไฟล์ที่ไม่ปลอดภัยหรือผู้จำหน่ายที่ไม่ได้รับการตรวจสอบสามารถนำไปสู่การขโมยทรัพย์สินทางปัญญาได้ เมื่อคุณส่งไฟล์ CAD ดั้งเดิม คุณกำลังส่ง DNA ที่สมบูรณ์ของผลิตภัณฑ์ของคุณ

โปรโตคอลสำหรับการป้องกัน IP จะต้องมีข้อตกลงไม่เปิดเผยข้อมูล (NDA) ที่เข้มงวดซึ่งลงนามก่อนที่จะแบ่งปันข้อมูลใดๆ การใช้โปรโตคอลการถ่ายโอนไฟล์ที่ปลอดภัยและการตรวจสอบมาตรฐานความปลอดภัยทางไซเบอร์ของแพลตฟอร์มดิจิทัลและผู้จำหน่ายแบบดั้งเดิมอย่างละเอียดถี่ถ้วนเป็นขั้นตอนสำคัญในการปกป้องการออกแบบที่เป็นกรรมสิทธิ์ ตรวจสอบให้แน่ใจว่าผู้ขายมีนโยบายภายในที่เข้มงวดเกี่ยวกับผู้ที่สามารถเข้าถึงข้อมูล CAD ของลูกค้าได้ รวมถึงวิธีการจัดเก็บข้อมูลและทำลายในที่สุดหลังการผลิต

บทสรุป

การผลิตชิ้นส่วนโลหะที่ประสบความสำเร็จจำเป็นต้องได้รับการผสมผสานที่เหมาะสมระหว่างความสามารถของกระบวนการ ความเหมาะสมของวัสดุ และความน่าเชื่อถือของผู้ขาย การใช้แนวทางที่มีโครงสร้างช่วยให้แน่ใจว่าชิ้นส่วนต่างๆ ตรงตามข้อกำหนดด้านการทำงาน ขณะเดียวกันก็รักษาเศรษฐศาสตร์ต่อหน่วยที่ปรับขนาดได้ ด้วยการทำความเข้าใจข้อจำกัดของวิธีการผลิตแต่ละวิธีและการนำหลักการ DFM ที่เข้มงวดมาใช้ ทีมวิศวกรจึงสามารถลดต้นทุนที่ไม่จำเป็นและเร่งระยะเวลาการผลิตได้

Wuxi Ingks Metal Parts เชี่ยวชาญด้านการตัดเฉือน CNC ที่มีความแม่นยำ การผลิตโลหะแผ่น และการผลิตชิ้นส่วนโลหะตามสั่งสำหรับลูกค้าทั่วโลก ด้วยอุปกรณ์การผลิตขั้นสูง วิศวกรที่มีประสบการณ์ และการจัดการคุณภาพที่เข้มงวด บริษัทจึงนำเสนอโซลูชันต้นแบบและการผลิตจำนวนมากที่เชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย

หากต้องการก้าวไปข้างหน้าอย่างมีประสิทธิภาพ ให้ทำตามขั้นตอนที่สามารถดำเนินการได้เหล่านี้:

• กำหนดปริมาตร รูปทรง และพิกัดความเผื่อเพื่อจำกัดกระบวนการผลิตหลักให้แคบลง

• ใช้หลักการ DFM และ DFA เพื่อเพิ่มประสิทธิภาพโมเดล CAD และลดความซับซ้อนในการประกอบให้เหลือน้อยที่สุด

• กรองผู้จัดจำหน่ายตามการรับรองที่จำเป็น ความพิเศษของวัสดุ และกำลังการผลิต

• ดำเนินการนำร่องหรือการตรวจสอบบทความครั้งแรก (FAI) ก่อนที่จะดำเนินการผลิตเต็มรูปแบบ

• สรุปไฟล์ 3D CAD (STEP/IGES) ส่งออกรูปแบบเรียบ (DXF/DWG) สำหรับโลหะแผ่น และเตรียมภาพวาด PDF 2D ที่ครอบคลุมพร้อมคำบรรยาย GD&T เพื่อเริ่มการตรวจสอบ DFM กับพันธมิตรที่ได้รับคัดเลือก

คำถามที่พบบ่อย

ถาม: กระบวนการใดที่คุ้มค่าที่สุดสำหรับการผลิตชิ้นส่วนโลหะ?

ตอบ: ขึ้นอยู่กับปริมาตรและรูปทรงทั้งหมด โลหะแผ่นมีความคุ้มค่าสูงสำหรับชิ้นส่วนแบนหรือโค้งงอ การตัดเฉือน CNC เหมาะที่สุดสำหรับชิ้นส่วนที่ซับซ้อนที่มีปริมาณน้อยถึงปานกลาง การหล่อและการอัดขึ้นรูปเป็นวิธีที่คุ้มค่าที่สุดสำหรับการผลิตในปริมาณมาก แม้ว่าต้นทุนเครื่องมือเริ่มต้นจะสูงก็ตาม

ถาม: อะไรคือความแตกต่างระหว่างการตัดเฉือนจากการผลิตบิลเล็ตและโลหะแผ่น?

ตอบ: การตัดเฉือนจากบิลเล็ตเป็นกระบวนการหักลบที่จะบดบล็อกโลหะแข็งให้เป็นรูปร่าง 3 มิติที่ซับซ้อนและเสร็จสมบูรณ์ด้วยความแม่นยำสูง การผลิตโลหะแผ่นเป็นการปรับแต่งแผ่นโลหะแบนโดยการตัด การดัด และการเชื่อมเพื่อสร้างส่วนประกอบโครงสร้างและเปลือกหุ้ม

ถาม: เหตุใดค่าเผื่อความคลาดเคลื่อนที่เข้มงวดจึงมีราคาแพงมาก

ตอบ: ความคลาดเคลื่อนที่เข้มงวดต้องใช้เครื่องมือเฉพาะทาง อัตราป้อนงานเครื่องจักรที่ช้าลง รอบการเก็บผิวละเอียดหลายรอบ และการตรวจสอบ CMM ที่เข้มงวด สิ่งนี้จะเพิ่มเวลารอบการทำงานของเครื่องจักรและโอกาสที่ชิ้นส่วนจะเสียหาย ซึ่งจะทำให้ต้นทุนต่อหน่วยเพิ่มขึ้นโดยตรง

ถาม: วัตถุประสงค์ของการตรวจสอบบทความครั้งแรก (FAI) คืออะไร?

ตอบ: FAI จะตรวจสอบว่ากระบวนการผลิตของผู้ผลิตสามารถผลิตชิ้นส่วนที่ตรงตามข้อกำหนดด้านการออกแบบและความทนทานที่ระบุไว้ทั้งหมดได้อย่างน่าเชื่อถือ ก่อนที่จะเริ่มการผลิตเต็มขนาด ซึ่งช่วยลดความเสี่ยงในการเกิดส่วนประกอบที่มีข้อบกพร่องในการผลิตจำนวนมาก

ถาม: ฉันจะมั่นใจในการตรวจสอบย้อนกลับวัสดุจากผู้ขายของฉันได้อย่างไร

ตอบ: กำหนดให้ผู้จำหน่ายของคุณจัดทำรายงานการทดสอบวัสดุ (MTR) และใบรับรองโรงงานพร้อมกับชิ้นส่วนทุกชุด เอกสารเหล่านี้ตรวจสอบองค์ประกอบทางเคมีและคุณสมบัติทางกลของวัตถุดิบที่ใช้ในส่วนประกอบของคุณ
