การสร้างต้นแบบโลหะแผ่นคืออะไร?

การค้นพบข้อบกพร่องด้านโครงสร้างหรือเรขาคณิตระหว่างการดำเนินการผลิตในปริมาณมากทำให้เกิดความเสี่ยงในการปฏิบัติงานที่รุนแรง ทีมวิศวกรต้องการการตรวจสอบทางกายภาพของรูปแบบ ความพอดี และฟังก์ชันโดยใช้วัสดุที่ใช้งานปลายทาง การลงทุนในเครื่องมือทนทานสำหรับการออกแบบที่ไม่ผ่านการตรวจสอบยังคงเป็นอันตรายในเชิงกลยุทธ์ คุณต้องมีวิธีที่เชื่อถือได้ในการทดสอบชิ้นส่วนก่อนที่จะดำเนินการผลิตเต็มรูปแบบ

นี่คือจุดที่ การสร้างต้นแบบโลหะแผ่น ทำหน้าที่เป็นสะพานเชื่อมระหว่างโมเดล CAD ดิจิทัลและการผลิตที่ปรับขนาดได้ ช่วยให้ทีมวิศวกรทดสอบความสมบูรณ์ของโครงสร้าง ประเมินพฤติกรรมของวัสดุ และยืนยันความสามารถในการผลิตได้ยาวนานก่อนที่จะสรุปเครื่องมือการผลิตขั้นสุดท้าย ด้วยการสร้างแบบจำลองทดสอบการใช้งานจากโลหะผสมเกรดการผลิตจริง คุณจะไม่ต้องคาดเดาอีกต่อไป คุณจะได้เรียนรู้วิธีการทำงานของกระบวนการนี้ วิธีเพิ่มประสิทธิภาพการออกแบบสำหรับความสามารถในการผลิต และวิธีการเลือกพันธมิตรด้านการผลิตที่เหมาะสมเพื่อเร่งวงจรการพัฒนาฮาร์ดแวร์ของคุณ

• การสร้างต้นแบบโลหะแผ่นใช้วัสดุเกรดการผลิตเพื่อให้การทดสอบการทำงานที่แม่นยำ ซึ่งการผลิตแบบเติมเนื้อ (การพิมพ์ 3D) มักไม่สามารถทำซ้ำได้

• การบูรณาการการออกแบบเพื่อความสามารถในการผลิต (DFM) ในระหว่างขั้นตอนต้นแบบช่วยลดต้นทุนต่อชิ้นส่วนและเวลาในการผลิตได้อย่างมากเมื่อเปลี่ยนไปใช้การผลิตในปริมาณน้อยหรือจำนวนมาก

• ตัวขับเคลื่อนต้นทุนหลัก ได้แก่ ความซับซ้อนของชิ้นส่วน (จำนวนโค้งงอ/การตั้งค่า) การดำเนินงานรอง (การเชื่อม การตกแต่ง) และข้อกำหนดด้านฮาร์ดแวร์ที่ไม่ได้มาตรฐาน

• การเลือกพันธมิตรด้านการผลิตจำเป็นต้องประเมินความสามารถภายในองค์กร การปฏิบัติตามข้อกำหนดด้านคุณภาพ (เช่น ISO 9001) และความรวดเร็วในการนำออกสู่ตลาด (โดยทั่วไปจะใช้เวลา 2-5 วันสำหรับการสร้างต้นแบบอย่างรวดเร็ว)

การสร้างต้นแบบโลหะแผ่นคืออะไร?

การสร้างต้นแบบโลหะแผ่นเป็นกระบวนการผลิตแบบหักลบและแบบก่อรูปซึ่งใช้ในการสร้างแบบจำลองการทดสอบทางกายภาพและผลิตภัณฑ์แนวคิดใหม่จากสต็อกโลหะแบน แตกต่างจากวิธีการเติมแต่งที่สร้างชิ้นส่วนทีละชั้น วิธีการนี้จะตัด โค้งงอ และเชื่อมแผ่นโลหะจริง วิศวกรใช้กระบวนการนี้เพื่อตรวจสอบการออกแบบโดยใช้วัสดุที่แน่นอนสำหรับการผลิตขั้นสุดท้าย เมื่อคุณจับชิ้นส่วนโลหะที่ขึ้นรูปแล้ว คุณสามารถตรวจสอบความแข็งแกร่ง น้ำหนัก และลักษณะการประกอบได้ทางกายภาพ

วัตถุประสงค์ไม่ใช่แค่การสร้างวัตถุทางกายภาพเท่านั้น เป้าหมายหลักคือการตรวจสอบกระบวนการผลิตเอง คุณต้องตรวจสอบให้แน่ใจว่าการออกแบบสามารถตัด งอ และประกอบในขนาดต่างๆ ได้อย่างน่าเชื่อถือ โดยไม่มีปัญหาการขัดข้องของวัสดุหรือปัญหาการซ้อนกันของพิกัดความเผื่อ ต้นแบบที่ประสบความสำเร็จพิสูจน์ให้เห็นว่าคุณลักษณะทางเรขาคณิตยังคงอยู่ภายใต้เงื่อนไขการผลิตในโลกแห่งความเป็นจริง หากหน้าแปลนฉีกขาดระหว่างการโค้งงอต้นแบบ คุณจะรู้ได้ทันทีว่ารูปแบบเรียบหรือการเลือกใช้วัสดุจำเป็นต้องปรับเปลี่ยนก่อนที่จะสั่งซื้อหลายพันชิ้น

คุณต้องแยกความแตกต่างระหว่างต้นแบบ "ดูเหมือน" และต้นแบบเชิงฟังก์ชัน "เหมือนงาน" โมเดล "ดูเหมือน" อาจเพียงแสดงให้เห็นถึงการออกแบบทางอุตสาหกรรมและความสวยงาม ซึ่งมักทำจากโฟมหรือพลาสติก ต้นแบบโลหะแผ่น "เหมือนงาน" ผ่านการทดสอบความเครียด ความร้อน และบูรณาการอย่างเข้มงวด โดยจะรับน้ำหนัก กระจายความร้อน และเชื่อมต่อกับส่วนประกอบทางกลอื่นๆ เหมือนกับผลิตภัณฑ์ขั้นสุดท้าย

การใช้งานทั่วไปของการสร้างต้นแบบโลหะแผ่น

ตู้ทดสอบและตู้ทดสอบถือเป็นการใช้งานหลักสำหรับกระบวนการนี้ แผ่นโลหะให้การป้องกันการรบกวนแม่เหล็กไฟฟ้า (EMI) ที่ดีเยี่ยมและความทนทาน การสร้างต้นแบบช่วยให้คุณสามารถตรวจสอบช่องว่างภายในสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ทดสอบรูปแบบการระบายอากาศ และตรวจสอบให้แน่ใจว่าแผงการเข้าถึงอยู่ในแนวที่ถูกต้อง คุณสามารถติดตั้งแผงวงจรพิมพ์ (PCB) และเดินสายเคเบิลเพื่อตรวจสอบการรบกวนได้

ขายึดและส่วนยึดโครงสร้างยังต้องมีการตรวจสอบทางกายภาพอย่างเข้มงวดด้วย วิศวกรพึ่งพาต้นแบบเพื่อทดสอบความสามารถในการรับน้ำหนักและการต้านทานความเค้นภายใต้สภาวะไดนามิก การทดสอบทางกายภาพมักจะเผยให้เห็นความเข้มข้นของความเครียดใกล้กับส่วนโค้งหรือรูยึดที่การวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) อาจประเมินต่ำไป คุณสามารถยึดขายึดต้นแบบเข้ากับฟิกซ์เจอร์ทดสอบ และใช้แรงบิดและการสั่นสะเทือนตามจริง

แชสซีและส่วนประกอบย่อยเป็นแกนหลักของฮาร์ดแวร์ที่ซับซ้อน การสร้างต้นแบบส่วนประกอบเหล่านี้ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งที่แม่นยำของระบบหลายองค์ประกอบและฮาร์ดแวร์แบบโมดูลาร์ เมื่อต้องจัดการกับส่วนประกอบที่ซับซ้อน การตรวจสอบความพอดีของพื้นผิวการผสมพันธุ์จะช่วยป้องกันการทำงานซ้ำระหว่างการบูรณาการขั้นสุดท้าย คุณสามารถตรวจสอบว่ารูปแบบของรูเรียงกันอย่างสมบูรณ์บนส่วนที่โค้งงอหลายส่วนหรือไม่

อธิบายกระบวนการสร้างต้นแบบโลหะแผ่นที่สำคัญ

การตัดและการแบลง

การตัดด้วยเลเซอร์ให้ความแม่นยำสูงและเหมาะสำหรับรูปทรงที่ซับซ้อน ช่วยให้สามารถซ่อมบำรุงได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือแบบกำหนดเอง ไฟเบอร์เลเซอร์สมัยใหม่ตัดโลหะผสมต่างๆ ได้อย่างรวดเร็ว ทำให้ขอบสะอาดซึ่งต้องการการขัดสีน้อยที่สุด ทำให้การตัดด้วยเลเซอร์เป็นวิธีการที่นิยมใช้ในการสร้างรูปแบบแบนเริ่มต้นของต้นแบบ คุณเพียงอัปโหลดไฟล์ DXF แล้วเลเซอร์จะตัดโปรไฟล์ที่แน่นอนภายในไม่กี่นาที

การตัดด้วยระบบวอเตอร์เจ็ทมีจุดประสงค์ที่แตกต่างออกไป ส่วนใหญ่จะใช้สำหรับวัสดุที่มีความหนาหรือโลหะผสมที่ไวต่อโซนที่ได้รับความร้อน (HAZ) เนื่องจากการตัดด้วยระบบวอเตอร์เจ็ทเป็นกระบวนการเย็น จึงป้องกันการบิดเบือนจากความร้อนและการเปลี่ยนแปลงทางโลหะวิทยาตามแนวคมตัด สิ่งนี้มีความเกี่ยวข้องอย่างมากสำหรับการใช้งานด้านการบินและอวกาศหรือทางการแพทย์โดยเฉพาะ โดยที่การควบคุมอุณหภูมิของวัสดุจะต้องไม่เปลี่ยนแปลงโดยสิ้นเชิง

การเจาะยังคงคุ้มค่าอย่างมากสำหรับต้นแบบที่ต้องการรูมาตรฐานหลายรู บานเกล็ด หรือคุณสมบัติที่อัดขึ้นรูป เครื่องกดป้อมปืน CNC เชื่อมช่องว่างในการผลิตโดยใช้เครื่องมือมาตรฐานเพื่อเจาะรูปร่างอย่างรวดเร็ว แม้ว่าการตัดด้วยเลเซอร์จะเร็วกว่าสำหรับโปรไฟล์ภายนอก แต่การเจาะจะดีกว่าสำหรับการสร้างคุณลักษณะของแบบฟอร์ม เช่น รอยบุ๋มหรือดอกเคาเตอร์ซิงค์โดยตรงในแผ่นเรียบ เครื่องอัดป้อมปืนสามารถทำลายตารางของรูระบายอากาศได้เร็วกว่าที่เลเซอร์จะติดตามได้มาก

การขึ้นรูปและการดัด

เครื่องกดเบรกเป็นอุปกรณ์มาตรฐานสำหรับการสร้างต้นแบบการโค้งงอ ผู้ปฏิบัติงานใช้ V-dies และการเจาะแบบมาตรฐานเพื่อพับแผ่นเรียบให้เป็นรูปร่าง 3 มิติขั้นสุดท้าย ขั้นตอนนี้ต้องมีการคำนวณค่าเผื่อการโค้งงอและปัจจัย K อย่างรอบคอบ โดยพิจารณาจากความหนาของวัสดุและประเภทของโลหะผสม การสร้างลวดลายเรียบๆ ที่แม่นยำนั้นอาศัยการทำความเข้าใจว่าวัสดุนั้นยืดออกอย่างไรในระหว่างกระบวนการดัดงอ หากปัจจัย K ไม่ถูกต้อง ขนาดโดยรวมสุดท้ายของส่วนที่โค้งงอจะไม่อยู่ในพิกัดความเผื่อ

1. เลือกความกว้าง V-die ที่เหมาะสมตามความหนาของวัสดุ

2. กำหนดรัศมีการเจาะที่ต้องการเพื่อหลีกเลี่ยงไม่ให้วัสดุแตกร้าว

3. คำนวณการหักส่วนโค้งเพื่อสร้างรูปแบบแบนที่แม่นยำ

4. ทดสอบการโค้งงอบนเศษเหล็กเพื่อตรวจสอบมุมและความยาวหน้าแปลน

5. ปรับ backgauge ของเบรกกดและความลึกของตัวกระทุ้งเพื่อการขึ้นรูปขั้นสุดท้าย

การประกอบและการเข้าร่วม

การเชื่อม รวมถึงการเชื่อม TIG, MIG และการเชื่อมแบบจุด เป็นสิ่งจำเป็นสำหรับการประเมินข้อต่อโครงสร้างและความเสี่ยงจากการบิดเบือนความร้อน การสร้างต้นแบบช่วยให้ช่างเชื่อมสามารถกำหนดลำดับการเชื่อมที่เหมาะสมที่สุดเพื่อลดการบิดเบี้ยวได้ นอกจากนี้ยังช่วยให้วิศวกรตัดสินใจได้ว่าจำเป็นต้องมีการเชื่อมอย่างต่อเนื่องหรือการเชื่อมแบบตะเข็บเพียงพอสำหรับความสมบูรณ์ของโครงสร้างที่ต้องการหรือไม่ การเชื่อม TIG ให้การควบคุมที่แม่นยำสำหรับโครงอะลูมิเนียมแบบบาง ในขณะที่การเชื่อม MIG จะให้ความเร็วสำหรับโครงเหล็กที่หนักกว่า

การใส่ฮาร์ดแวร์เป็นขั้นตอนการประกอบที่สำคัญ ทีมงานใช้ตัวยึด PEM ตัวกั้น และหมุดย้ำมาตรฐานสำหรับการประกอบเชิงกล การสร้างต้นแบบจะตรวจสอบว่ามีพื้นที่ว่างเพียงพอรอบๆ อุปกรณ์ยึดสำหรับเครื่องมือติดตั้ง และฮาร์ดแวร์วางชิดกับพื้นผิวที่เชื่อมต่อโดยไม่ทำให้เกิดการเสียรูปเฉพาะที่ คุณต้องแน่ใจว่าการกดด้วยฮาร์ดแวร์มีความลึกของคอเพียงพอที่จะไปถึงตำแหน่งของรูบนส่วนที่ขึ้นรูป

การตกแต่งพื้นผิว

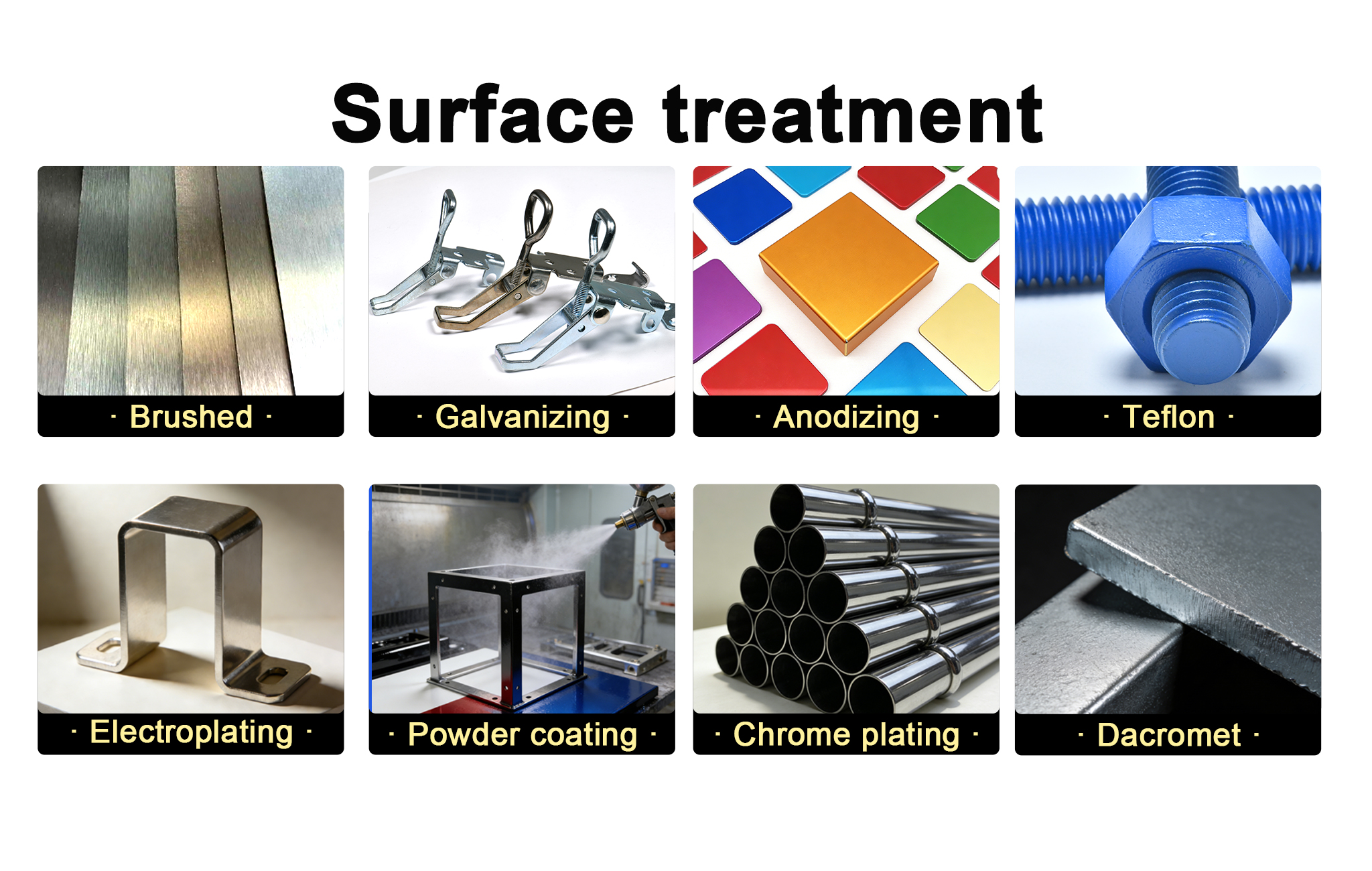

การประเมินการตกแต่งการใช้งานและความสวยงามเป็นขั้นตอนสุดท้ายในขั้นตอนการสร้างต้นแบบ วิศวกรทดสอบการเคลือบด้วยผง อโนไดซ์ ฟิล์มเคมี และการพ่นแบบบีดเพื่อประเมินความทนทาน ความต้านทานการกัดกร่อน และความสวยงาม การสร้างต้นแบบช่วยพิจารณาว่าจำเป็นต้องมีการมาสก์สำหรับพื้นผิวที่เป็นสื่อกระแสไฟฟ้าหรือไม่ และความหนาของผิวสำเร็จส่งผลต่อความทนทานต่อชิ้นส่วนโดยรวมอย่างไร สีฝุ่นหนาสามารถเพิ่มความหนาได้ง่ายเพียงพอเพื่อป้องกันไม่ให้ชิ้นส่วนผสมพันธุ์พอดี

การสร้างต้นแบบโลหะแผ่นกับวิธีการผลิตอื่นๆ

โลหะแผ่นกับการพิมพ์ 3 มิติ (FDM/SLS/DMLS)

การพิมพ์ 3 มิตินำเสนอรูปทรงเรขาคณิตที่ไม่จำกัด ช่วยให้นักออกแบบสามารถสร้างช่องทางภายในที่ซับซ้อนและรูปทรงออร์แกนิกได้ อย่างไรก็ตาม มักจะขาดคุณสมบัติทางกลไอโซโทรปิกที่แน่นอน การนำความร้อน และผิวสำเร็จของแผ่นโลหะที่ขึ้นรูปแล้ว ชิ้นส่วนเพิ่มเติมสามารถแสดงจุดอ่อนตามเส้นชั้นได้ แผ่นโลหะให้การทดสอบวัสดุเหมือนจริง เพื่อให้มั่นใจว่าต้นแบบมีพฤติกรรมเหมือนกับชิ้นส่วนที่ประทับขั้นสุดท้ายหรือขึ้นรูปภายใต้ความเค้นเชิงกล คุณไม่สามารถทดสอบการป้องกัน EMI ของกล่องพลาสติกที่พิมพ์ 3 มิติได้อย่างแม่นยำ

โลหะแผ่นกับเครื่องจักรซีเอ็นซี

การตัดเฉือน CNC เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่ซับซ้อน แข็ง และมีพิกัดความเผื่อสูง โดยจะดึงวัสดุออกจากบล็อกทึบเพื่อให้ได้ขนาดที่แม่นยำ อย่างไรก็ตาม มันไม่มีประสิทธิภาพสูงและมีราคาแพงสำหรับตู้หรือฉากยึดผนังบางเมื่อเปรียบเทียบกับการผลิตแผ่นโลหะ การตัดเฉือนกล่องที่มีผนังบางจากเหล็กแท่งแข็งจะทำให้สิ้นเปลืองวัสดุจำนวนมากและต้องใช้เวลาในเครื่องจักรมากเกินไป การขึ้นรูปโลหะแผ่นจะได้รูปทรงเดียวกันเร็วขึ้นและมีการสูญเสียวัสดุน้อยลงอย่างมาก

การใช้เครื่องมือแบบอ่อนกับการใช้เครื่องมือแบบแข็ง: อะไรคือความแตกต่าง?

การใช้เครื่องมือแบบอ่อน (ขั้นตอนการสร้างต้นแบบ)

การใช้เครื่องมือแบบอ่อนเกี่ยวข้องกับการใช้แม่พิมพ์กดเบรกอเนกประสงค์ เครื่องตัดเลเซอร์ และการตั้งค่าเครื่องมือชั่วคราว โรงงานแปรรูปจะรักษาคลังการเจาะและดายมาตรฐานเพื่อสร้างมุมและรัศมีต่างๆ วิธีการนี้ต้องการต้นทุนล่วงหน้าขั้นต่ำและให้ความยืดหยุ่นอย่างมากในการทำซ้ำการออกแบบ หากจำเป็นต้องย้ายรูหรือหน้าแปลนต้องยาวขึ้น วิศวกรเพียงอัพเดตไฟล์ CAD และตัดรูปแบบแบนใหม่ ช่วยให้เกิดเวลาตอบสนองที่รวดเร็วซึ่งจำเป็นสำหรับการพัฒนาฮาร์ดแวร์ที่คล่องตัว คุณไม่จำเป็นต้องรอเป็นเวลาหลายสัปดาห์จึงจะสามารถตัดเฉือนแม่พิมพ์แบบกำหนดเองได้

เครื่องมือช่างแข็ง (ขั้นตอนการผลิต)

การใช้เครื่องมือแบบแข็งหมายถึงการออกแบบแม่พิมพ์แบบโปรเกรสซีฟแบบกำหนดเองและเครื่องมือปั๊มขึ้นรูปโดยเฉพาะ เครื่องมือเหล่านี้จะประทับ เจาะ และขึ้นรูปชิ้นส่วนด้วยการลากอัตโนมัติเพียงครั้งเดียว การแลกเปลี่ยนนี้เกี่ยวข้องกับรายจ่ายฝ่ายทุนเริ่มต้นที่สูงและระยะเวลาในการผลิตเครื่องมือที่ยาวนาน อย่างไรก็ตาม เมื่อใช้เครื่องมือแบบแข็งใช้งานได้แล้ว จะมีต้นทุนต่อชิ้นส่วนที่ต่ำมากในปริมาณมาก การสร้างต้นแบบด้วยเครื่องมือแบบอ่อนถือเป็นข้อกำหนดเบื้องต้นที่จำเป็นในการตรวจสอบการออกแบบก่อนที่จะลงทุนกับเครื่องมือแบบแข็ง คุณต้องล็อครูปทรงการออกแบบให้สมบูรณ์ก่อนที่จะตัดเหล็กกล้าเครื่องมือแข็ง

แนวทางปฏิบัติที่ดีที่สุดของ DFM สำหรับการสร้างต้นแบบโลหะแผ่น

รัศมีการโค้งงอและการเลือกใช้วัสดุ

การระบุรัศมีโค้งงอที่แน่นกว่าความหนาของวัสดุทำให้เกิดการแตกร้าว ความเสี่ยงนี้สูงเป็นพิเศษในโลหะผสมที่แข็งกว่า เช่น อะลูมิเนียม 6061-T6 เมื่อด้านนอกของส่วนโค้งยืดเกินความต้านทานแรงดึงสูงสุด วัสดุจะแตกหัก เพื่อบรรเทาปัญหานี้ ให้กำหนดรัศมีการโค้งงอทั่วทั้งชิ้นส่วนให้เป็นมาตรฐานเพื่อลดเวลาในการตั้งค่าเครื่องจักร ใช้โลหะผสมที่ขึ้นรูปได้ เช่น อลูมิเนียม 5052 หรือเหล็กแผ่นรีดเย็น สำหรับส่วนประกอบที่ต้องการการโค้งงอที่แหลมคมหรือการขึ้นรูปที่ซับซ้อน หากคุณต้องใช้ 6061-T6 คุณจะต้องมีรัศมีการโค้งงอที่ใหญ่กว่ามากเพื่อป้องกันความล้มเหลว

การวางตำแหน่งรูและความใกล้เคียงของขอบ

การวางรูหรือช่องใกล้กับเส้นโค้งมากเกินไปทำให้เกิดการบิดเบี้ยวของคุณสมบัติในระหว่างกระบวนการขึ้นรูป เมื่อโลหะยืดออกไปเหนือแม่พิมพ์ มันจะดึงรูที่อยู่ใกล้เคียงออกจากวงกลม ทำลายความทนทานและป้องกันการใส่ฮาร์ดแวร์ รักษาระยะห่างขั้นต่ำ 2.5 ถึง 3 เท่าของความหนาของวัสดุตั้งแต่รัศมีโค้งงอไปจนถึงขอบรู เพื่อให้แน่ใจว่าคุณสมบัติยังคงมีเสถียรภาพในระหว่างการดัดงอ หากรูต้องอยู่ใกล้กับส่วนโค้ง คุณอาจต้องเจาะมันหลังจากการขึ้นรูป ซึ่งจะเพิ่มขั้นตอนที่สองและเพิ่มต้นทุน

กองซ้อนความอดทน

ขนาดที่ไม่สำคัญที่ยอมรับได้มากเกินไปจะเพิ่มต้นทุนต้นแบบอย่างทวีคูณ การเรียกร้องความคลาดเคลื่อนของเครื่องจักรบนชิ้นส่วนโลหะแผ่นที่โค้งงอ ส่งผลให้ผู้ผลิตต้องดำเนินการตรวจสอบและปรับแบบแมนนวลอย่างช้าๆ ใช้พิกัดความเผื่อที่แน่นหนากับพื้นผิวการผสมพันธุ์ที่สำคัญเท่านั้น ใช้เกณฑ์ความคลาดเคลื่อนของโลหะแผ่นมาตรฐาน โดยทั่วไปคือ +/- 0.005 ถึง 0.010 นิ้ว สำหรับขนาดอื่นๆ ทั้งหมด วิธีการนี้จะสร้างสมดุลระหว่างความแม่นยำกับประสิทธิภาพการผลิต อย่าใช้บล็อกความอดทน +/- 0.001 นิ้วแบบครอบคลุมกับภาพวาดโลหะแผ่น

• รักษารัศมีโค้งให้สม่ำเสมอเพื่อลดการเปลี่ยนแปลงการตั้งค่าการกดเบรก

• ตรวจสอบให้แน่ใจว่าหน้าแปลนทั้งหมดยาวพอที่จะขยายช่องเปิดของ V-die

• วางช่องเจาะและรูให้ห่างจากแนวโค้งเพื่อป้องกันการบิดเบี้ยว

• ออกแบบชิ้นส่วนให้ขึ้นรูปจากแผ่นเดียวแทนที่จะเชื่อมหลายชิ้นเมื่อเป็นไปได้

• ระบุขนาดฮาร์ดแวร์มาตรฐานเพื่อหลีกเลี่ยงความล่าช้าในการตัดเฉือนแบบกำหนดเอง

สิ่งที่ส่งผลต่อต้นทุนและเวลาในการผลิตต้นแบบโลหะแผ่น?

ต้นทุนวัสดุเทียบกับเวลาของเครื่องจักร

การวิเคราะห์อัตราส่วนค่าใช้จ่ายวัตถุดิบต่อแรงงานและเวลาในการติดตั้งถือเป็นสิ่งสำคัญ ในการสร้างต้นแบบ เวลาในการติดตั้งมักมีมากกว่าต้นทุนวัสดุ การตั้งโปรแกรมเลเซอร์ การกำหนดค่าการกดเบรก และการตรวจสอบบทความแรกต้องใช้ชั่วโมงแรงงานจำนวนมาก ชิ้นส่วนที่ทำจากเหล็กรีดเย็นราคาไม่แพงยังคงมีราคาสูง หากต้องใช้การตั้งค่าการโค้งงอที่แตกต่างกันหกแบบและการผลิตอุปกรณ์จับยึดแบบกำหนดเอง โลหะจริงอาจมีราคา 5 ดอลลาร์ แต่เวลาด้านวิศวกรรมและการตั้งค่าอาจมีราคาหลายร้อย

ความซับซ้อนและการปฏิบัติการรอง

การตั้งค่าการโค้งงอหลายครั้ง ข้อกำหนดด้านเครื่องมือแบบกำหนดเอง และการเชื่อมด้วยมือช่วยยืดระยะเวลารอคอยได้อย่างมาก วงเล็บแบบธรรมดาอาจจัดส่งได้ภายในสองวัน แชสซีหลายส่วนที่เชื่อมอย่างสมบูรณ์ซึ่งต้องมีการเจียร การใส่ฮาร์ดแวร์ และการเคลือบสีฝุ่นจะยืดเวลารอคอยสินค้าไปหนึ่งหรือสองสัปดาห์ การลดการดำเนินการรองให้เหลือน้อยที่สุดในระหว่างขั้นตอนต้นแบบจะช่วยเร่งการทดสอบและลดต้นทุนเริ่มต้น หากคุณสามารถเปลี่ยนรอยเชื่อมด้วยหน้าแปลนแบบหมุดย้ำได้ คุณจะประหยัดเวลาหลายวันในกำหนดการต้นแบบ

การกำหนดมาตรฐานฮาร์ดแวร์

การระบุฮาร์ดแวร์ที่มีจำหน่ายทั่วไปช่วยให้โครงการเป็นไปตามกำหนดเวลา น็อต PEM มาตรฐานและสแตนด์ออฟมีจำหน่ายแล้ว การต้องใช้เม็ดมีดที่ตัดเฉือนแบบกำหนดเองทำให้เกิดความล่าช้าในการจัดซื้อและทำให้ต้นทุนโดยรวมสูงขึ้น ออกแบบแค็ตตาล็อกฮาร์ดแวร์มาตรฐานทุกครั้งที่เป็นไปได้ เพื่อให้มั่นใจว่ามีความพร้อมใช้งานอย่างรวดเร็วและบูรณาการได้อย่างราบรื่นระหว่างการประกอบ หากต้นแบบของคุณต้องการระบบเมตริกพิเศษที่จัดส่งจากต่างประเทศ ตารางการทดสอบทั้งหมดของคุณจะหยุดลง

วิธีเลือกพันธมิตรการสร้างต้นแบบโลหะแผ่น

ความเร็วเทียบกับความสามารถในการขยายการผลิต

ประเมินว่าผู้ขายจัดหาเฉพาะต้นแบบที่รวดเร็วเพียงครั้งเดียวเท่านั้น หรือพวกเขาสามารถปรับขนาดกระบวนการต้นแบบที่แน่นอนไปสู่การดำเนินการผลิตในปริมาณน้อยได้หรือไม่ ร้านค้าที่ปรับให้เหมาะกับความเร็วเท่านั้นอาจใช้วิธีการที่ไม่สามารถปรับขนาดได้เพื่อจัดส่งชิ้นส่วนอย่างรวดเร็ว พันธมิตรที่แข็งแกร่งจะอุดช่องว่างโดยใช้กระบวนการที่เปลี่ยนไปสู่การผลิตนำร่องได้อย่างง่ายดายโดยไม่ต้องออกแบบใหม่ทั้งหมด คุณต้องการช่างประกอบที่สามารถนำต้นแบบที่ได้รับอนุมัติของคุณและรันชุดจำนวน 50 ยูนิตได้ทันทีโดยใช้รูปแบบเรียบและโปรแกรมการโค้งงอแบบเดียวกัน

ความคล่องตัวในการออกแบบไอดี: การร่างด้วยมือไปจนถึง Native CAD

ประเมินความสามารถของพันธมิตรในการนำเข้ารูปแบบการออกแบบที่หลากหลาย ผู้ผลิตที่เก่งที่สุดทำงานได้ทุกอย่างตั้งแต่การสเก็ตช์ด้วยมือคร่าวๆ และการพิมพ์ PDF 2 มิติ ไปจนถึงไฟล์ 3D CAD ที่กำหนดไว้อย่างสมบูรณ์ เช่น STEP, IGES หรือ SolidWorks ให้การสนับสนุนด้านวิศวกรรมที่แข็งแกร่ง โดยแปลงแนวคิดคร่าวๆ ให้เป็นโมเดลที่พร้อมใช้งาน DFM ความอเนกประสงค์นี้ช่วยให้แน่ใจว่าความคิดของคุณก้าวไปข้างหน้า โดยไม่คำนึงถึงความสามารถในการร่างภายในของคุณ ร้านค้าที่ดีจะตรวจพบข้อผิดพลาดของรูปแบบเรียบในไฟล์ STEP ของคุณก่อนที่จะตัดโลหะใดๆ

ความสามารถและอุปกรณ์ทางเทคโนโลยี

ประเมินความสามารถของเครื่องจักรและซอฟต์แวร์ของผู้ขาย มองหาเบรกกดแบบหลายแกนที่จัดการลำดับการขึ้นรูปที่ซับซ้อนได้อย่างมีประสิทธิภาพ เครื่องตัดเลเซอร์อัตโนมัติพร้อมหอขนถ่ายวัสดุแสดงให้เห็นถึงความมุ่งมั่นในด้านความเร็วและความสม่ำเสมอ นอกจากนี้ ซอฟต์แวร์ควรยอมรับไฟล์ CAD ดั้งเดิมและดำเนินการสร้างรูปแบบแบนอัตโนมัติ ซึ่งช่วยลดข้อผิดพลาดในการเขียนโปรแกรม และเร่งการเปลี่ยนจากหน้าจอหนึ่งไปยังอีกเครื่องหนึ่ง เครื่องกดเบรกสมัยใหม่พร้อมความสามารถในการตั้งโปรแกรมออฟไลน์ช่วยให้โรงงานจำลองกระบวนการดัดแบบดิจิทัลก่อนที่จะผูกกับเครื่องจักรจริง

การประกันคุณภาพและการปฏิบัติตามข้อกำหนด

การประกันคุณภาพไม่สามารถต่อรองได้ แม้แต่กับต้นแบบก็ตาม ตรวจสอบความสามารถในการรายงานการตรวจสอบ รวมถึงรายงาน First Article Inspection (FAI) พวกเขาจะต้องจัดหาใบรับรองวัสดุเพื่อรับประกันว่าคุณกำลังทดสอบโลหะผสมที่ถูกต้อง การปฏิบัติตามมาตรฐานอุตสาหกรรม เช่น AS9100 สำหรับการบินและอวกาศหรือ ISO 9001 สำหรับการผลิตทั่วไป บ่งชี้ถึงระบบการจัดการคุณภาพที่สมบูรณ์ซึ่งสามารถส่งมอบชิ้นส่วนที่สม่ำเสมอและแม่นยำ คุณต้องมีเอกสารหลักฐานว่าต้นแบบตรงตามข้อกำหนดด้านมิติของคุณก่อนที่จะเริ่มการทดสอบภายใน

บทสรุป

การสร้างต้นแบบโลหะแผ่นยังคงเป็นขั้นตอนสำคัญในการตรวจสอบความถูกต้องของเปลือก ฉากยึด แชสซี และส่วนประกอบโครงสร้าง ก่อนที่จะเริ่มใช้เครื่องมือการผลิต ด้วยการเพิ่มประสิทธิภาพ DFM การเลือกวัสดุ กระบวนการผลิต และการควบคุมคุณภาพตั้งแต่เนิ่นๆ ในวงจรการพัฒนา ผู้ผลิตสามารถลดความเสี่ยงทางวิศวกรรม ลดระยะเวลาในการพัฒนาผลิตภัณฑ์ และเปลี่ยนจากต้นแบบไปสู่การผลิตได้อย่างราบรื่น

Wuxi Ingks Metal Parts เชี่ยวชาญในการผลิตโลหะแผ่นตามสั่ง การตัดเฉือน CNC ที่มีความแม่นยำ การปั๊มโลหะ และบริการสร้างต้นแบบอย่างรวดเร็วสำหรับลูกค้าในหลากหลายอุตสาหกรรม ด้วยวิศวกรที่มีประสบการณ์ อุปกรณ์การผลิตขั้นสูง และการควบคุมคุณภาพอย่างเข้มงวด บริษัทช่วยให้ลูกค้าพัฒนาส่วนประกอบโลหะคุณภาพสูงที่พร้อมสำหรับการผลิตด้วยระยะเวลารอคอยสินค้าที่สั้นลงและการสนับสนุนการผลิตที่เชื่อถือได้

• ตรวจสอบโมเดล 3D CAD ปัจจุบันของคุณ และระบุรัศมีโค้งงอที่แคบหรือรูที่อยู่ใกล้กับเส้นโค้งมากเกินไป

• ส่งออกการออกแบบที่สรุปผลของคุณเป็นไฟล์ STEP และสร้างภาพวาด PDF 2D ที่มาพร้อมกับค่าความคลาดเคลื่อนวิกฤตที่ทำเครื่องหมายไว้อย่างชัดเจน

• รวบรวมรายการวัสดุ (BOM) โดยระบุรายละเอียดฮาร์ดแวร์มาตรฐานที่จำเป็นทั้งหมด เช่น PEM nut หรือ standoffs

• ส่งแพ็คเกจเอกสารฉบับสมบูรณ์ของคุณไปยังพันธมิตรการผลิตที่ผ่านการรับรองเพื่อรับการตรวจสอบ DFM ที่ครอบคลุมและขอใบเสนอราคา (RFQ)

คำถามที่พบบ่อย

ถาม: โดยทั่วไปแล้วระยะเวลารอคอยสำหรับต้นแบบโลหะแผ่นคือเท่าไร

ตอบ: ระยะเวลารอคอยสินค้ามาตรฐานอยู่ที่ 2 ถึง 5 วันสำหรับชิ้นส่วนธรรมดาที่ต้องการเพียงการตัดด้วยเลเซอร์และการดัดขั้นพื้นฐานเท่านั้น การประกอบที่ซับซ้อนที่เกี่ยวข้องกับการเชื่อม การใส่ฮาร์ดแวร์ หรือการตกแต่งพื้นผิวแบบพิเศษ เช่น การเคลือบสีฝุ่น มักจะยืดเวลารอคอยออกไปหนึ่งหรือสองสัปดาห์

ถาม: วัสดุใดที่ดีที่สุดสำหรับการสร้างต้นแบบโลหะแผ่น?

ตอบ: วัสดุทั่วไป ได้แก่ อลูมิเนียม 5052 เพื่อการขึ้นรูปที่ดีเยี่ยม สแตนเลส 304 และ 316 ต้านทานการกัดกร่อน เหล็กรีดเย็นเพื่อความแข็งแรงของโครงสร้าง และทองแดงสำหรับการนำไฟฟ้า การเลือกใช้วัสดุขึ้นอยู่กับข้อกำหนดด้านการทำงานของชิ้นส่วนสุดท้ายอย่างมาก

ถาม: การใช้เครื่องมือแบบอ่อนและเครื่องมือแบบแข็งในการผลิตโลหะแผ่นแตกต่างกันอย่างไร

ตอบ: การใช้เครื่องมือแบบอ่อนใช้ประโยชน์จากแม่พิมพ์กดเบรกแบบสากลที่มีจำหน่ายทั่วไปและเครื่องตัดเลเซอร์เพื่อสร้างชิ้นส่วนโดยไม่ต้องติดตั้งแบบกำหนดเอง ทำให้คุ้มค่าสำหรับการสร้างต้นแบบ การทำแม่พิมพ์แบบแข็งเกี่ยวข้องกับการผลิตแม่พิมพ์ปั๊มแบบกำหนดเองที่ออกแบบมาเพื่อการผลิตในปริมาณมาก ซึ่งต้องใช้เงินลงทุนล่วงหน้าจำนวนมาก

ถาม: DFM ช่วยลดต้นทุนต้นแบบได้อย่างไร

ตอบ: Design for Manufacturability (DFM) ช่วยลดต้นทุนด้วยการกำหนดรัศมีการโค้งงอให้เป็นมาตรฐาน ทำให้มั่นใจได้ว่าการวางตำแหน่งรูที่เหมาะสมจะอยู่ห่างจากแนวโค้ง และหลีกเลี่ยงพิกัดความเผื่อที่แคบจนเกินไป ซึ่งช่วยลดเวลาการตั้งค่าเครื่องจักร ป้องกันการฉีกขาดของวัสดุ และลดความจำเป็นในการทำงานซ้ำด้วยตนเอง

ถาม: ฉันสามารถใช้ชิ้นส่วนที่พิมพ์แบบ 3 มิติ แทนต้นแบบแผ่นโลหะได้หรือไม่

ตอบ: แม้ว่าการพิมพ์ 3 มิติจะดีเยี่ยมสำหรับแบบจำลองเชิงแนวคิด แต่ก็ไม่สามารถจำลองคุณสมบัติเชิงกลแบบไอโซโทรปิก การนำความร้อน หรือพฤติกรรมเชิงโครงสร้างของโลหะที่ขึ้นรูปได้อย่างแน่นอน การสร้างต้นแบบโลหะแผ่นเป็นสิ่งจำเป็นสำหรับการทดสอบการทำงานโดยที่ชิ้นส่วนจะต้องรับน้ำหนักในโลกแห่งความเป็นจริง
