หมุดล็อค หมุดผ่า และหมุด Clevis: ความแตกต่างที่สำคัญและการใช้งาน

เมื่อพูดถึงการรักษาความปลอดภัยส่วนประกอบทางกล ตัวยึด เช่น หมุดล็อค สลักผ่า และหมุดเคลวิส ถือเป็นสิ่งสำคัญในอุตสาหกรรมหลายประเภท พินเหล่านี้แต่ละตัวมีจุดประสงค์เฉพาะ และการทำความเข้าใจความแตกต่าง การใช้งาน และข้อดีของพินเหล่านี้ถือเป็นสิ่งสำคัญในการรับรองว่าจะใช้พินที่ถูกต้องสำหรับงาน ไม่ว่าคุณจะมีส่วนร่วมในการผลิต ยานยนต์ การบินและอวกาศ หรืออุตสาหกรรมอื่นๆ ที่ต้องการการยึดอย่างแน่นหนา การเลือกพินที่เหมาะสมสามารถส่งผลกระทบอย่างมากต่อความปลอดภัย ประสิทธิภาพ และอายุการใช้งานของเครื่องจักรของคุณ

ในคู่มือที่ครอบคลุมนี้ เราจะสำรวจความแตกต่างที่สำคัญระหว่าง สลักล็อค สลักผ่า และสลักเคลวิส เพื่อตรวจสอบคุณสมบัติ ข้อดี และการใช้งานเฉพาะที่แต่ละประเภทมีความเป็นเลิศ ในตอนท้ายของบทความนี้ คุณจะมีความรู้ในการตัดสินใจเลือกพินที่ดีที่สุดสำหรับความต้องการของคุณ

1. หมุดล็อค หมุดผ่า และหมุด Clevis คืออะไร

หมุดล็อค หมุดผ่า และหมุดเคลวิสล้วนเป็นตัวยึดเชิงกลที่ใช้เพื่อยึดส่วนประกอบให้เข้าที่ และป้องกันการถอดแยกชิ้นส่วนโดยไม่ได้ตั้งใจ หมุดแต่ละอันทำงานในลักษณะที่แตกต่างกันเล็กน้อย และเหมาะกับความต้องการในการยึดประเภทต่างๆ

หมุดล็อค:

หมุดล็อคเป็นตัวยึดอเนกประสงค์ที่ออกแบบมาเพื่อยึดส่วนประกอบสองชิ้นโดยการสอดเข้าไปในรูและใช้กลไกการล็อคเพื่อยึดส่วนประกอบเหล่านั้นให้เข้าที่ กลไกนี้อาจรวมถึงลูกบอลที่โหลดด้วยสปริง คลิป หรืออุปกรณ์ล็อคอื่นๆ ที่ช่วยให้พินอยู่ในตำแหน่งอย่างแน่นหนา หมุดล็อคมักใช้ในการใช้งานด้านยานยนต์ อุตสาหกรรม และการบินและอวกาศ

หมุดผ่า:

หมุดปักหรือที่เรียกว่าหมุดแยกเป็นหนึ่งในตัวยึดพื้นฐานและใช้กันอย่างแพร่หลาย โดยทั่วไปจะทำจากสแตนเลสหรือเหล็กเหนียว และใช้เพื่อยึดน็อตหรือสลักเกลียว สลักผ่าจะถูกสอดเข้าไปในรูในตัวยึดและงอเพื่อป้องกันไม่ให้หลุดออกมา หมุดปักหมุดมักใช้ในการใช้งานที่มีแรงกดต่ำซึ่งจำเป็นต้องใช้ตัวยึดชั่วคราวหรือกึ่งถาวร

ปิ๊นปิ๊น:

โดยทั่วไปหมุดเคลวิสจะใช้เพื่อเชื่อมต่อส่วนประกอบสองชิ้น ซึ่งมักจะอยู่ในบริบทของระบบกลไก โดยที่หมุดจะทะลุผ่านเคลวิส (ส่วนประกอบที่มีรูปแฉกหรือรูปตัวยู) หมุดเคลวิสถูกยึดไว้ด้วยหมุดผ่าหรือคลิปยึด และมักใช้ในสถานการณ์ที่การเชื่อมต่อต้องแน่นหนาแต่สามารถถอดออกได้ หมุดเหล่านี้มักใช้ในการใช้งานหนัก เช่น เครื่องจักรในงานก่อสร้าง เกษตรกรรม และระบบยานยนต์

2. พินเหล่านี้ทำงานอย่างไร?

แม้ว่าพินทั้งสามจะทำหน้าที่พื้นฐานในการยึดส่วนประกอบต่างๆ เหมือนกัน แต่ก็มีการทำงานที่แตกต่างกันและเหมาะสำหรับการใช้งานที่แตกต่างกัน

หมุดล็อค:

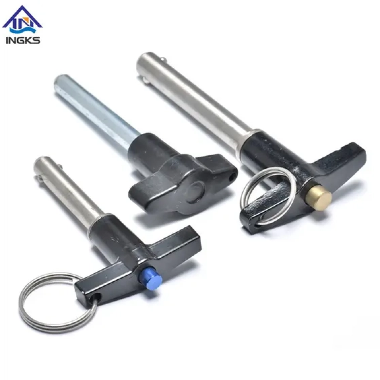

โดยทั่วไปแล้วหมุดล็อคจะสอดเข้าไปในรูที่จัดแนวด้วยส่วนประกอบสองชิ้น กลไกการล็อคบนพินจะเข้าใช้งานทันทีที่ใส่เข้าไป เพื่อป้องกันไม่ให้พินหลุดออกมา เว้นแต่ผู้ใช้จะทำการปลดกลไกออก หมุดล็อคบางตัวมีปุ่มกด ในขณะที่บางตัวใช้ลูกบอลสปริงที่ล็อคเข้าไปในร่อง

วิธีการทำงาน :

• หมุดถูกสอดเข้าไปในรูหรือช่องในสองส่วนประกอบ

• กลไกการล็อค (เช่น ลูกบอลหรือคลิปที่สปริงโหลด) ช่วยให้มั่นใจได้ว่าหมุดจะอยู่กับที่

• สามารถถอดหมุดออกได้โดยปลดล็อคหรือกดปุ่ม (สำหรับหมุดแบบปลดเร็ว)

หมุดผ่า:

หมุดปักมีง่ามสองอันที่โค้งงอเพื่อยึดให้เข้าที่หลังจากสอดผ่านรูแล้ว โดยทั่วไปหมุดจะวางไว้ในรูของสลักเกลียวหรือเพลา จากนั้นจึงโค้งงอเพื่อป้องกันไม่ให้หลุดออกมา กลไกการล็อคนี้เรียบง่ายและมีประสิทธิภาพ ทำให้หมุดผ่าเหมาะสำหรับการใช้งานที่มีความเครียดต่ำ

วิธีการทำงาน :

• สลักผ่าถูกสอดผ่านรูในตัวยึดหรือเพลา

• ง่ามทั้งสองของหมุดงอเพื่อยึดให้เข้าที่

• หมุดปักหมุดมักใช้ร่วมกับน็อตหรือสลักเกลียวเพื่อป้องกันไม่ให้คลาย

ปิ๊นปิ๊น:

หมุดปิ๊นถูกเสียบผ่านปิ๊น (ส่วนประกอบที่แยกเป็นแฉก) และยึดให้เข้าที่ด้วยหมุดผ่าหรือคลิปยึด การออกแบบนี้ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่เสถียรและปลอดภัยระหว่างสองส่วนประกอบ หมุด Clevis มักใช้ในการใช้งานหนักซึ่งจำเป็นต้องมีการเชื่อมต่อที่แรงกว่า

วิธีการทำงาน :

• หมุดปิ๊นถูกสอดเข้าไปในรูในปิ๊นหรือส่วนประกอบที่มีทางแยก

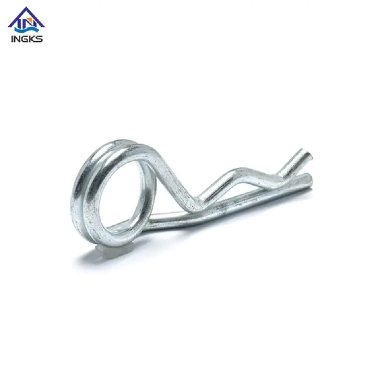

• หมุดหรือคลิปยึดจะยึดหมุดปิ๊นให้เข้าที่อย่างแน่นหนา

• หมุด Clevis สามารถถอดออกได้โดยการปลดคลิปหรือหมุดยึด

3. ความแตกต่างที่สำคัญระหว่างสลักล็อค สลักผ่า และสลักปิ๊น

แม้ว่าพินทั้งสามประเภทจะมีจุดประสงค์ในการรักษาความปลอดภัยให้กับส่วนประกอบต่างๆ แต่ก็มีการออกแบบ กลไกการล็อค และกรณีการใช้งานในอุดมคติที่แตกต่างกัน การทำความเข้าใจความแตกต่างเหล่านี้เป็นกุญแจสำคัญในการเลือกพินที่เหมาะสมสำหรับการใช้งานของคุณ

กลไกการล็อค

• หมุดล็อค : ใช้กลไกลูกบอล คลิป หรือปุ่มที่มีสปริงเพื่อยึดหมุดให้เข้าที่อย่างแน่นหนา หมุดเหล่านี้มักช่วยให้สามารถใส่และถอดได้อย่างรวดเร็ว ทำให้เหมาะสำหรับการใช้งานที่ต้องการการปรับเปลี่ยนบ่อยๆ

• หมุดผ่า : มีการออกแบบที่เรียบง่ายและเป็นกลไก มีง่ามที่โค้งงอเพื่อล็อคหมุดให้อยู่กับที่ หมุดผ่าใช้ดีที่สุดในสถานการณ์ที่จำเป็นต้องยึดแบบชั่วคราวหรือกึ่งถาวร

• หมุดเคลวิส : โดยทั่วไปแล้วจะใช้ร่วมกับคลิปยึดหรือหมุดผ่า หมุดเคลวิสให้การเชื่อมต่อที่ปลอดภัยในการใช้งานหนัก

ใช้งานง่าย

• หมุดล็อค : ให้การติดตั้งและถอดที่รวดเร็วโดยไม่ต้องใช้เครื่องมือ ซึ่งทำให้เหมาะสำหรับการประกอบและถอดชิ้นส่วนบ่อยครั้ง

• หมุดผ่า : ติดตั้งง่าย แต่ต้องงอขาเพื่อยึดหมุด การถอดอาจทำได้ยากขึ้นเล็กน้อยและอาจต้องใช้เครื่องมือ

• หมุดเคลวิส : ติดตั้งง่าย แต่ต้องมีคลิปยึดหรือหมุดผ่าเพื่อความปลอดภัย เหมาะสำหรับการใช้งานหนัก แต่การถอดอาจใช้เวลานานกว่าเล็กน้อยเมื่อเทียบกับหมุดล็อค

ความทนทานและความแข็งแกร่ง

• หมุดล็อค : มีความแข็งแรงสูงและมักทำจากวัสดุเช่นสแตนเลสหรือเหล็กคาร์บอน เหมาะสำหรับการใช้งานที่ต้องการการยึดที่ปลอดภัยและเชื่อถือได้

• หมุดผ่า : โดยทั่วไปจะใช้ในการใช้งานที่มีโหลดต่ำ มันไม่แข็งแรงเท่ากับหมุดล็อคหรือหมุดเคลวิส แต่เหมาะสำหรับงานที่เบากว่า

• หมุดเคลวิส : หมุดเคลวิสได้รับการออกแบบสำหรับการใช้งานหนัก และขึ้นชื่อในด้านความแข็งแกร่งและความทนทาน มักใช้ในอุตสาหกรรมต่างๆ เช่น เกษตรกรรม การก่อสร้าง และยานยนต์

4. การใช้สลักล็อค สลักผ่า และสลักปิ๊น

พินแต่ละประเภทมีชุดการใช้งานของตัวเอง ขึ้นอยู่กับความต้องการเฉพาะของโปรเจ็กต์ ด้านล่างนี้คือการใช้งานทั่วไปบางส่วนสำหรับพินแต่ละประเภท:

ล็อคพิน

• ยานยนต์ : หมุดล็อคมักใช้ในระบบยานยนต์เพื่อยึดส่วนประกอบต่างๆ เช่น ชิ้นส่วนช่วงล่าง ส่วนประกอบเครื่องยนต์ และระบบไอเสีย

• อุปกรณ์อุตสาหกรรม : หมุดล็อคใช้ในเครื่องจักรกลหนัก ซึ่งจำเป็นต้องยึดชิ้นส่วนระหว่างการทำงาน แต่อาจต้องถอดออกเพื่อการบำรุงรักษา

• การบินและอวกาศ : หมุดล็อคยังใช้ในการประกอบและบำรุงรักษาเครื่องบินเพื่อยึดชิ้นส่วนที่จำเป็นต้องปรับเปลี่ยนหรือเปลี่ยนบ่อยๆ

หมุดผ่า

• อุปกรณ์การเกษตร : สลักผ่าใช้เพื่อยึดน็อตและสลักเกลียวบนเครื่องจักรกลการเกษตร เช่น รถแทรกเตอร์ รถเกี่ยวข้าว และคันไถ

• ยานยนต์ : สลักผ่ามักพบในการใช้งานด้านยานยนต์ เพื่อยึดชิ้นส่วนต่างๆ เช่น ล้อ เพลา และเพลา

• เครื่องจักรทั่วไป : หมุดผ่ามักใช้ในเครื่องจักรทั่วไปและเครื่องมือขนาดเล็กเพื่อให้แน่ใจว่าโบลท์และตัวยึดอื่นๆ จะอยู่ในตำแหน่งที่แน่นหนา

ปิ๊นปิ๊น

• เครื่องจักรในงานก่อสร้าง : หมุด Clevis มักใช้ในอุปกรณ์ก่อสร้าง เช่น รถเครน รถปราบดิน และรถขุด เพื่อยึดส่วนประกอบที่ต้องการการเชื่อมต่อที่แข็งแกร่งและปลอดภัย

• เครื่องจักรกลการเกษตร : หมุด Clevis มักใช้ในอุปกรณ์การเกษตร ซึ่งจำเป็นต้องมีการเชื่อมต่อที่มีความเค้นสูงเพื่อรักษาเสถียรภาพและความทนทาน

• การบินและอวกาศ : หมุด Clevis ใช้ในระบบการบินและอวกาศเพื่อยึดส่วนประกอบในการใช้งานที่สำคัญ เช่น อุปกรณ์ลงจอดและชุดประกอบปีก

5. วิธีเลือกพินที่เหมาะสมสำหรับใบสมัครของคุณ

การเลือกประเภทพินที่เหมาะสมสำหรับการใช้งานของคุณขึ้นอยู่กับปัจจัยหลายประการ รวมถึงข้อกำหนดในการโหลด ความถี่ในการใช้งาน และสภาพแวดล้อม ข้อควรพิจารณาที่สำคัญบางประการเมื่อเลือกระหว่างหมุดล็อค สลักผ่า และหมุดเคลวิส:

ข้อกำหนดด้านโหลดและความเครียด

หากการใช้งานเกี่ยวข้องกับโหลดหรือความเค้นสูง หมุดเคลวิสหรือหมุดล็อคมักเป็นตัวเลือกที่ดีกว่า หมุดชนิดผ่าจะเหมาะกับการใช้งานที่มีโหลดต่ำมากกว่า

ใช้งานง่าย

สำหรับการใช้งานที่ต้องมีการประกอบและถอดชิ้นส่วนบ่อยครั้ง หมุดล็อคแบบปลดเร็วหรือหมุดเคลวิสพร้อมคลิปยึดอาจเหมาะอย่างยิ่ง หมุดปักหมุดเหมาะสำหรับการใช้งานที่มีการถอดประกอบไม่บ่อยนัก

สภาพแวดล้อม

พิจารณาสภาพแวดล้อมที่จะใช้พิน สำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีฤทธิ์กัดกร่อน แนะนำให้ใช้หมุดสเตนเลสหรือสังกะสีเพื่อป้องกันการกัดกร่อน หมุดปิ๊นและหมุดล็อคมักนิยมใช้ในสภาวะที่ไม่เอื้ออำนวยเนื่องจากความแข็งแรง

6. บทสรุป

หมุดล็อค หมุดผ่า และหมุดเคลวิส ต่างก็มีบทบาทสำคัญในการรักษาความปลอดภัยส่วนประกอบต่างๆ และรับประกันความน่าเชื่อถือและความปลอดภัยของเครื่องจักรและอุปกรณ์ การทำความเข้าใจความแตกต่างระหว่างพินเหล่านี้ ข้อดี และการใช้งานที่ดีที่สุดของพินเหล่านี้ จะช่วยให้คุณเลือกโซลูชันการยึดที่เหมาะกับความต้องการทางธุรกิจของคุณได้ ไม่ว่าคุณจะทำงานเกี่ยวกับอุปกรณ์เกี่ยวกับยานยนต์ เกษตรกรรม อุตสาหกรรม หรือการบินและอวกาศ การเลือกพินที่ถูกต้องจะทำให้มั่นใจในความปลอดภัย อายุการใช้งานยาวนาน และฟังก์ชันการทำงานของระบบของคุณ

ที่ Wuxi Ingks Metal Parts Co., Ltd. เราเชี่ยวชาญในการจัดหาโซลูชั่นการยึดคุณภาพสูง รวมถึงหมุดล็อค หมุดผ่า และหมุดเคลวิส ผลิตภัณฑ์ที่ทนทานและเชื่อถือได้ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ เพื่อให้มั่นใจว่าอุปกรณ์ของคุณทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างหลักระหว่างสลักผ่าและหมุดล็อค?
ตอบ: โดยทั่วไปหมุด Cotter จะใช้สำหรับการยึดแบบเบาและยึดให้แน่นโดยการงอง่าม ในขณะที่หมุดล็อคได้รับการออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยด้วยกลไกลูกบอลแบบสปริงเพื่อความแข็งแรงและความทนทานที่สูงขึ้น

ถาม: เมื่อใดที่ฉันควรใช้หมุดเคลวิสบนหมุดผ่าหรือหมุดล็อค
ตอบ: หมุด Clevis เหมาะสำหรับงานหนักที่ต้องการการยึดที่แข็งแรงและมั่นคง มักใช้ในเครื่องจักร อุปกรณ์การเกษตร และระบบก่อสร้าง

ถาม: ฉันจะถอดสลักผ่าออกได้อย่างไร
ตอบ: หากต้องการถอดสลักผ่า คุณเพียงแค่ต้องยืดง่ามให้ตรงแล้วดึงหมุดออกจากรู เป็นกระบวนการที่ไม่ซับซ้อน แต่อาจต้องใช้คีมในการงอง่ามไปด้านหลัง

ถาม: หมุดล็อคมีราคาแพงกว่าหมุดผ่าหรือไม่?
ตอบ: ใช่ หมุดล็อคมักจะมีราคาแพงกว่าเนื่องจากมีกลไกการล็อคขั้นสูง แต่มีระดับความปลอดภัยและความทนทานที่สูงกว่า ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูง
