การเลือกหมุดปลดเร็วที่เหมาะสมนั้นต้องใช้เวลามากกว่าการวัดความยาวโดยรวม เส้นผ่านศูนย์กลางด้าม ความยาวด้ามจับ ขนาดรูรับ และกลไกการล็อค ล้วนส่งผลต่อความพอดีและการทำงาน
ขนาดที่ไม่ถูกต้องอาจทำให้เกิดปัญหาในการติดตั้ง การเคลื่อนไหวมากเกินไป หรือการล็อคที่ไม่สมบูรณ์ สำหรับวิศวกร ทีมบำรุงรักษา และผู้เชี่ยวชาญด้านการจัดซื้อ การทำความเข้าใจการวัดเหล่านี้จะช่วยระบุการเปลี่ยนทดแทนที่เหมาะสมและสื่อสารข้อกำหนดเฉพาะได้อย่างชัดเจน
คู่มือนี้จะอธิบายวิธีการวัดหมุดแบบปลดเร็ว ตรวจสอบความเข้ากันได้ของรู และตรวจสอบข้อกำหนดในการเลือกกุญแจก่อนสั่งซื้อ
สารบัญ
วัดเส้นผ่านศูนย์กลางด้าม: ใช้คาลิปเปอร์หรือไมโครมิเตอร์ที่สอบเทียบแล้วบนส่วนทรงกระบอกเรียบ
ยืนยันความยาวของด้ามจับ: ปฏิบัติตามข้อมูลอ้างอิงการวัดที่กำหนดไว้ในรูปวาดของผู้ผลิต อย่าทดแทนความยาวโดยรวม
ตรวจสอบรูรับ: พิจารณาความพอดีที่ต้องการจากพิกัดความเผื่อของพิน พิกัดความเผื่อของรู และการใช้งาน
เว้นพื้นที่สำหรับที่จับและองค์ประกอบล็อค: ตรวจสอบว่าสามารถเสียบ ล็อค และถอดหมุดออกได้โดยไม่มีการรบกวน
ตรวจสอบข้อกำหนดในการรับน้ำหนัก: เส้นผ่านศูนย์กลางเพียงอย่างเดียวไม่ได้สร้างภาระการทำงานที่ปลอดภัยของชุดประกอบพิน
โดยทั่วไปหมุดแบบปลดเร็วจะประกอบด้วยที่จับ ก้าน และกลไกการล็อค คุณลักษณะแต่ละอย่างมีจุดประสงค์ที่แตกต่างกันและส่งผลต่อวิธีการใส่พินเข้ากับชุดประกอบ
ที่จับ: จัดให้มีอินเทอร์เฟซสำหรับการใส่ ใช้งาน และถอดพิน
ก้าน: ส่วนทรงกระบอกที่ผ่านรูที่จัดเรียงไว้และถ่ายเทน้ำหนักระหว่างส่วนประกอบที่เชื่อมต่อ
กลไกการล็อค: อาจใช้ลูกบอลที่มีสปริงหรือคุณสมบัติการล็อคอื่น ๆ เพื่อต้านทานการถอดออกโดยไม่ได้ตั้งใจ ทั้งนี้ขึ้นอยู่กับการออกแบบ
ความยาวโดยรวม ความยาวก้าน และความยาวด้ามจับเป็นขนาดที่แตกต่างกัน ตรวจสอบแบบร่างของผู้ผลิตเสมอเพื่อระบุการอ้างอิงการวัดที่ถูกต้อง
สำรวจพินแบบปลดเร็ว เพื่อเปรียบเทียบสไตล์พินที่มีอยู่ และระบุผลิตภัณฑ์ที่ตรงกับการใช้งานของคุณ
เส้นผ่านศูนย์กลางของด้ามเป็นมิติสำคัญในการพิจารณาว่าพินสามารถใส่ผ่านรูรับได้หรือไม่ นอกจากนี้ยังส่งผลต่อความสามารถในการรับน้ำหนักของพินด้วย
ใช้คาลิปเปอร์แบบดิจิตอลหรือไมโครมิเตอร์ที่ปรับเทียบแล้ว
วางตำแหน่งหน้าวัดให้ขวางส่วนทรงกระบอกเรียบของด้าม
หลีกเลี่ยงการลบมุมแบบสอด บอลล็อค และบริเวณที่สึกหรออย่างเห็นได้ชัด
อ่านค่ามากกว่าหนึ่งตำแหน่งเมื่อใช้งานได้จริง
เปรียบเทียบผลลัพธ์กับเส้นผ่านศูนย์กลางและพิกัดความเผื่อที่ระบุของผู้ผลิต
อย่าปัดเศษค่าที่วัดได้ให้เป็นขนาดมาตรฐานที่ใกล้ที่สุดโดยอัตโนมัติ และใช้เป็นผลลัพธ์เป็นข้อกำหนดในการซื้อ การสึกหรอ ข้อผิดพลาดในการวัด และพิกัดความเผื่อในการผลิตอาจส่งผลต่อการอ่านค่าได้
ตัวอย่างเช่น เส้นผ่านศูนย์กลางที่วัดได้ใกล้กับ 6 มม. ไม่ได้ช่วยยืนยันว่าพินขนาด 6 มม. ทุกอันนั้นเหมาะสม ตรวจสอบข้อกำหนดเฉพาะของชิ้นส่วนจริงและขนาดรูรับก่อนเลือกชิ้นส่วนทดแทน
ความยาวของด้ามจับบ่งบอกถึงความหนาที่ใช้งานได้ของส่วนประกอบที่ต่อเข้าด้วยกันซึ่งพินได้รับการออกแบบให้รองรับ จุดอ้างอิงที่ถูกต้องขึ้นอยู่กับการออกแบบพินและรูปแบบมิติของผู้ผลิต
ค้นหามิติความยาวด้ามจับตามแบบของผู้ผลิต
ระบุจุดอ้างอิงที่ระบุ เช่น ด้านล่างของด้ามจับหรือไหล่ และจุดอ้างอิงคุณลักษณะการล็อคที่กำหนด
วัดความหนารวมของส่วนประกอบที่จะต่อเข้าด้วยกัน
ยืนยันว่าพินสามารถทะลุปึกได้ และส่วนประกอบล็อคสามารถเข้าในตำแหน่งที่ต้องการได้
ตรวจสอบกลุ่มด้ามจับที่แนะนำโดยผู้ผลิตก่อนสั่งซื้อ
อย่าคิดว่าสามารถใช้ด้ามจับได้เต็มความยาวด้าม คุณสมบัติปลายแทรก การลบมุม และการล็อคอาจส่งผลต่อวิธีการยึดหมุดกับชุดประกอบ
ความยาวของด้ามจับที่สั้นเกินไปอาจขัดขวางการยึดที่เหมาะสม ความยาวของด้ามจับที่ไม่เหมาะสมกับข้อต่ออาจทำให้เกิดการเคลื่อนไหวที่ไม่พึงประสงค์หรือทำให้ด้ามจับไม่สามารถนั่งได้อย่างถูกต้อง ยืนยันความพอดีที่ต้องการโดยใช้การวาดหมุดและการประกอบจริง
รูรับจะต้องรองรับพินในขณะที่ตรงตามข้อกำหนดด้านตำแหน่งและการเคลื่อนไหวของแอปพลิเคชัน
โดยทั่วไปแล้ว หมุดแบบปลดเร็วจะต้องใส่และถอดออกตามที่ออกแบบไว้ อย่างไรก็ตาม ระยะห่างที่ถูกต้องไม่ใช่ค่าคงที่สากล ขึ้นอยู่กับเส้นผ่านศูนย์กลางและพิกัดความเผื่อที่แท้จริงของพิน พิกัดความเผื่อของรู วัสดุ และวัตถุประสงค์ของข้อต่อ
แอปพลิเคชัน | สิ่งที่ต้องตรวจสอบ |
|---|---|
การยึดทั่วไป | ยืนยันการใส่ การล็อค และการเคลื่อนไหวที่เชื่อถือได้ในข้อต่อที่ประกอบแล้ว |
ตำแหน่งที่แม่นยำ | ตรวจสอบพิกัดความเผื่อของพินและรูที่ระบุ และความแม่นยำของตำแหน่งที่ต้องการ |
การเชื่อมต่อที่มีโหลดสูง | ตรวจสอบข้อกำหนดการออกแบบ สภาพของรู ระดับพิน และเส้นทางโหลด |
สภาพแวดล้อมกลางแจ้งหรือสกปรก | พิจารณาการปนเปื้อน การกัดกร่อน การสึกหรอ และความจำเป็นในการตรวจสอบหรือบำรุงรักษา |
อย่าใช้ค่าระยะห่างหนึ่งค่ากับสลักปลดเร็วทุกอัน ใช้ข้อมูลจำเพาะของผู้ผลิตหรือแบบวิศวกรรมเพื่อสร้างความพอดีที่ต้องการ
การเจาะเพียงอย่างเดียวอาจไม่ได้เส้นผ่านศูนย์กลาง ความกลม หรือพื้นผิวที่ต้องการสำหรับการระบุตำแหน่งที่แม่นยำ ขึ้นอยู่กับขั้นตอนการวาดและการตัดเฉือน การเจาะรูอาจต้องมีการรีมหรือการตกแต่งขั้นสุดท้ายแบบอื่น
ควรเลือกลำดับการตัดเฉือนและค่าเผื่อการเก็บผิวละเอียดสำหรับวัสดุ พิกัดความเผื่อเป้าหมาย และเครื่องมือที่มีอยู่ ตรวจสอบรูที่เสร็จแล้ว แทนที่จะอาศัยเพียงขนาดดอกสว่านที่ระบุเท่านั้น
สำหรับการออกแบบบอลล็อค ลูกบอลล็อคจะต้องสามารถเคลื่อนไปยังตำแหน่งล็อคที่ต้องการได้หลังจากใส่เข้าไป ชุดประกอบจะต้องมีพื้นที่เพียงพอสำหรับคุณลักษณะการล็อคที่จะประกอบโดยไม่มีสิ่งกีดขวาง
ตรวจสอบสิ่งต่อไปนี้:
หมุดสามารถทะลุผ่านรูที่จัดตำแหน่งทั้งหมดได้
องค์ประกอบการล็อคสามารถทำงานตามที่ตั้งใจไว้
ฝั่งทางออกมีพื้นที่เพียงพอสำหรับระบบล็อค
ปลายการสอดจะไม่หลุดออกจากรูตันก่อนเวลาอันควร
ส่วนประกอบใกล้เคียงไม่กีดขวางการใส่หรือถอดพิน
อย่าคิดว่าหมุดแบบปลดเร็วทุกอันจะใช้รูปทรงของลูกบอลหรือวิธีการล็อคแบบเดียวกัน ใช้ภาพวาดสำหรับแบบจำลองที่แน่นอนและตรวจสอบการมีส่วนร่วมระหว่างการทดสอบความพอดี
หมุดอาจมีเส้นผ่านศูนย์กลางด้ามและความยาวด้ามจับที่ถูกต้อง แต่ก็ยังไม่เหมาะสมหากด้ามจับไปกีดขวางชิ้นส่วนใกล้เคียง
วัดความกว้างและความสูงสูงสุดของที่จับ พิจารณาพื้นที่ที่จำเป็นในการใช้งานกลไกปลดล็อคและถอดหมุดออกด้วย
ด้ามจับรูปตัว T: ตรวจสอบระยะห่างที่ต้องการรอบๆ ด้ามจับทั้งสองด้าน
ที่จับรูปตัว L: ยืนยันว่าการวางแนวที่จับใช้งานได้ภายในพื้นที่ว่าง
การออกแบบกระดุมและวงแหวน: ตรวจสอบการเข้าถึงปุ่มหรือวงแหวนและระยะห่างจากมือที่จำเป็น
สำหรับแอสเซมบลีที่มีการเข้าถึงที่จำกัด ให้ตรวจสอบขอบเขตการทำงานที่สมบูรณ์ แทนที่จะตรวจสอบเฉพาะขนาดคงที่ของที่จับ
หมุดปลดเร็วมีจำหน่ายในรูปแบบล็อคและรูปแบบการจัดการที่แตกต่างกัน ตัวเลือกที่เหมาะสมขึ้นอยู่กับความถี่ในการถอดพิน การเข้าถึงที่มีอยู่ และประสิทธิภาพการเก็บรักษาและโหลดที่ต้องการ
โดยทั่วไปหมุดเหล่านี้จะใช้ปุ่มเพื่อใช้งานกลไกการล็อค เมื่อกดปุ่ม ลูกล็อคจะถอยกลับเพื่อให้สามารถใส่หรือถอดออกได้ การปล่อยปุ่มจะทำให้กลไกกลับสู่ตำแหน่งล็อค
ตรวจสอบเส้นผ่านศูนย์กลางด้าม ความยาวด้ามจับ ระยะห่างของด้ามจับ และพิกัดน้ำหนักที่ระบุสำหรับรุ่นที่แน่นอน
การออกแบบที่จับแบบวงแหวนช่วยให้ดึงหรือถอดหมุดได้อย่างสะดวก การออกแบบตัวล็อคและบอลล็อคที่แตกต่างกันอาจมีลักษณะการยึดที่แตกต่างกัน ดังนั้นอย่าถือว่าแรงดึงออกหรือพฤติกรรมการล็อคเหมือนกัน
พิจารณาความเสี่ยงของการปล่อยโดยไม่ตั้งใจ การสั่นสะเทือน การเข้าถึงการทำงาน และประสิทธิภาพการเก็บรักษาที่ระบุไว้ของผู้ผลิต
เส้นผ่านศูนย์กลางของพินส่งผลต่อพื้นที่หน้าตัด แต่เส้นผ่านศูนย์กลางเพียงอย่างเดียวไม่สามารถสร้างภาระการทำงานที่ปลอดภัยของข้อต่อได้ เกรดและสภาพของวัสดุ การอบชุบด้วยความร้อน การจัดเรียงระนาบเฉือน การดัดงอ ความล้า และทิศทางการรับน้ำหนัก อาจส่งผลต่อประสิทธิภาพการทำงานด้วย
สำหรับการใช้งานที่สำคัญหรือโหลดสูง:
กำหนดภาระและเงื่อนไขการทำงานที่ต้องการ
ยืนยันข้อมูลจำเพาะของวัสดุและมิติของพิน
ตรวจสอบข้อมูลการบรรทุกที่เกี่ยวข้องของผู้ผลิต
ตรวจสอบรูปทรงของรอยต่อ สภาพของรู และจำนวนระนาบเฉือน
ตรวจสอบการประกอบที่สมบูรณ์ตามข้อกำหนดทางวิศวกรรมที่เกี่ยวข้อง
อย่าเลือกพินโดยอิงจากการเปรียบเทียบเส้นผ่านศูนย์กลางต่อความแข็งแรงทั่วไปเท่านั้น ใช้การให้คะแนนที่ได้รับการยืนยันและการตรวจสอบทางวิศวกรรมเฉพาะแอปพลิเคชัน
ความผิดพลาด | ทำไมมันถึงสำคัญ | การดำเนินการที่แนะนำ |
|---|---|---|
ใช้ความยาวโดยรวมแทนความยาวด้ามจับ | หมุดอาจไม่พอดีกับปึกวัสดุหรือยึดอย่างถูกต้อง | ยืนยันความยาวด้ามจับจากแบบของผู้ผลิต |
วัดเหนือลูกล็อคหรือการลบมุม | การอ่านค่าอาจไม่แสดงถึงเส้นผ่านศูนย์กลางด้ามที่ระบุ | วัดส่วนทรงกระบอกเรียบ |
สมมติว่าระยะห่างหนึ่งรูพอดีกับทุกพิน | ข้อต่ออาจผูกหรือมีการเคลื่อนไหวเกินกว่าที่อนุญาต | ตรวจสอบพิกัดความเผื่อของพินและรูที่ระบุ |
การผสมขนาดเมตริกและอิมพีเรียล | ขนาดที่ใกล้เคียงกันอาจไม่พอดีตามที่ต้องการ | ยืนยันหน่วยและขนาดจริงก่อนสั่งซื้อ |
ละเว้นการกวาดล้างที่จับ | หมุดอาจใส่ ใช้งาน หรือถอดออกได้ยาก | ตรวจสอบพื้นที่โดยรอบและซองปฏิบัติการ |
เลือกตามเส้นผ่านศูนย์กลางเพียงอย่างเดียว | พินที่เลือกอาจไม่ตรงตามข้อกำหนดในการโหลดของชุดประกอบ | ตรวจสอบการให้คะแนนของผู้ผลิตและการออกแบบข้อต่อ |
การวัดหมุดปลดเร็วอย่างแม่นยำนั้นไม่ใช่แค่การตรวจสอบความยาวโดยรวมเท่านั้น ตรวจสอบเส้นผ่านศูนย์กลางด้าม ความยาวด้ามจับ พิกัดความเผื่อของรูรับ ระยะห่างในการล็อค และพื้นที่ปฏิบัติการของด้ามจับ
ก่อนที่จะสั่งเปลี่ยนหรือระบุส่วนประกอบใหม่ ให้บันทึกขนาดที่ต้องการและเปรียบเทียบกับแบบร่างของผู้ผลิต สำหรับการใช้งานที่มีความต้องการสูง ให้ตรวจสอบข้อกำหนดของวัสดุ คุณลักษณะการกักเก็บ และพิกัดน้ำหนักบรรทุกด้วย
หากคุณกำลังจัดหาพินสำหรับการประกอบเฉพาะ ให้ระบุเส้นผ่านศูนย์กลาง ความยาวด้ามจับ วัสดุ รูปแบบการล็อค และเงื่อนไขการใช้งานที่ต้องการ รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตระบุชิ้นส่วนมาตรฐานที่เหมาะสมหรือประเมินข้อกำหนดเฉพาะที่กำหนดเองได้

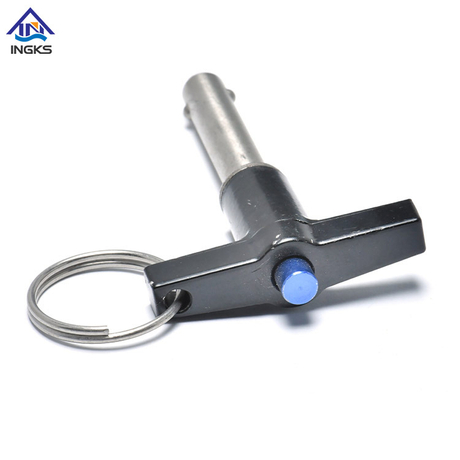

สำรวจ พิน INGKS Quick Release เพื่อตรวจสอบการกำหนดค่าที่มีอยู่ คุณยังสามารถดู พินล็อคบอลแบบปลดเร็วที่ด้ามจับปุ่มวงแหวน เพื่อเป็นข้อมูลอ้างอิงเฉพาะผลิตภัณฑ์ได้
วัดเส้นผ่านศูนย์กลางด้ามเรียบด้วยคาลิปเปอร์หรือไมโครมิเตอร์ ตรวจสอบความยาวของด้ามจับโดยใช้จุดอ้างอิงบนแบบร่างของผู้ผลิต จากนั้นตรวจสอบขนาดของรูรับและระยะห่างในการล็อค
ความยาวโดยรวมอธิบายขนาดเต็มที่ระบุสำหรับพิน ในขณะที่ความยาวด้ามจับหมายถึงความหนาของข้อต่อที่ใช้งานได้ซึ่งกำหนดโดยรูปแบบมิติของผลิตภัณฑ์ ตรวจสอบภาพวาดของผู้ผลิตก่อนสั่งซื้อ
ไม่มีค่าการกวาดล้างเดียวสำหรับทุกพินและการใช้งาน ความพอดีที่ถูกต้องขึ้นอยู่กับพิกัดความเผื่อของพินและรู การเคลื่อนไหวที่ต้องการ และข้อต่อนั้นใช้สำหรับการยึดทั่วไปหรือการกำหนดตำแหน่งอย่างแม่นยำหรือไม่
รูที่เจาะอาจเหมาะสำหรับการใช้งานทั่วไปบางประเภท แต่อาจไม่ตรงตามข้อกำหนดด้านเส้นผ่านศูนย์กลาง ความกลม หรือผิวสำเร็จที่มีความแม่นยำ ปฏิบัติตามแบบวิศวกรรมและใช้การรีมหรือกระบวนการตกแต่งอื่น ๆ เมื่อจำเป็น
ตรวจสอบน้ำหนัก วัสดุและสภาพที่ต้องการ รูปทรงข้อต่อ ระนาบแรงเฉือน และข้อมูลโหลดของผู้ผลิต อย่าพึ่งพาเส้นผ่านศูนย์กลางเพียงอย่างเดียว ตรวจสอบการเชื่อมต่อที่สมบูรณ์กับข้อกำหนดทางวิศวกรรมที่เกี่ยวข้อง
