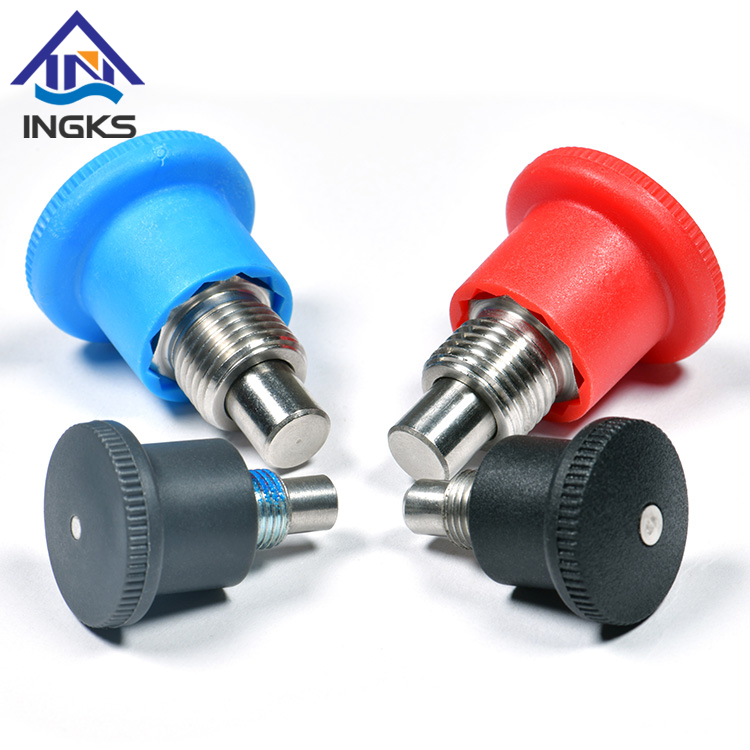

ลูกสูบกำหนดตำแหน่งที่ไม่สามารถล็อคอาจส่งผลต่อความแม่นยำของตำแหน่ง การทำงานของอุปกรณ์ และความปลอดภัยของผู้ปฏิบัติงาน สาเหตุอาจเกิดจากพินเสียหาย สปริงอ่อน การปนเปื้อน การติดตั้งไม่ถูกต้อง หรือการออกแบบลูกสูบที่ไม่เหมาะสม
ก่อนเปลี่ยนส่วนประกอบ ให้ระบุว่ากลไกควรทำงานอย่างไร รุ่นที่ไม่ล็อคอาจกลับมาโดยอัตโนมัติเมื่อปล่อยมือจับ ในขณะที่รุ่นล็อคอาจยึดหมุดไว้ในตำแหน่งที่หดกลับ การทำความเข้าใจความแตกต่างนี้จะช่วยป้องกันการเปลี่ยนโดยไม่จำเป็น
คู่มือนี้จะอธิบายสาเหตุทั่วไปของความล้มเหลวในการล็อคลูกสูบกำหนดดัชนี วิธีแก้ไขปัญหาอย่างปลอดภัย และสิ่งที่ต้องตรวจสอบเมื่อเลือกอุปกรณ์ทดแทน
หมุดกำหนดตำแหน่งใช้สปริงภายในเพื่อคืนพินกลับไปยังตำแหน่งที่ต้องการ การทำงานซ้ำๆ การกัดกร่อน การปนเปื้อน หรือสภาวะการทำงานที่ไม่เหมาะสมอาจส่งผลต่อกลไกเมื่อเวลาผ่านไป
สปริงที่อ่อนหรือเสียหายอาจทำให้หมุดไม่สามารถยืดออกจนสุดได้ อย่างไรก็ตาม การเคลื่อนไหวที่เชื่องช้าไม่ได้บ่งบอกถึงความล้มเหลวของสปริงเสมอไป สิ่งสกปรก การวางแนวที่ไม่ถูกต้อง หรือการงอของหมุดก็สามารถจำกัดการเคลื่อนไหวได้เช่นกัน
หากต้องการตรวจสอบกลไก ให้ถอยและปล่อยที่จับโดยไม่ต้องรับน้ำหนักด้านข้าง สังเกตว่าหมุดเคลื่อนที่ได้อย่างราบรื่นและกลับมาตามที่ตั้งใจไว้หรือไม่ เปรียบเทียบการเดินทางกับข้อกำหนดของผู้ผลิต
หากหมุดไม่สามารถกลับคืนได้ อย่าฝืนให้เข้าที่ ตรวจสอบส่วนประกอบและปฏิบัติตามคำแนะนำการบริการของผู้ผลิต หากเครื่องไม่ได้ออกแบบมาสำหรับการซ่อมแซมภายใน ให้เปลี่ยนชุดประกอบเมื่อจำเป็น
ฝุ่น เศษโลหะ เศษจากการตัดเฉือน ความชื้น และการสัมผัสสารเคมี อาจรบกวนการเคลื่อนที่ของลูกสูบกำหนดตำแหน่งได้ การปนเปื้อนอาจสะสมรอบๆ หมุดหรือเข้าไปในบริเวณที่สัมผัสของตัวเครื่อง
การกัดกร่อนสามารถเพิ่มแรงเสียดทานระหว่างพื้นผิวที่เคลื่อนที่ได้ เศษยังอาจป้องกันไม่ให้พินเคลื่อนที่จนครบตามที่กำหนด ส่งผลให้การต่อเข้ากับรูรับไม่สมบูรณ์
ตรวจสอบหมุดที่โผล่ออกมาและพื้นที่ติดตั้งโดยรอบเพื่อดูสิ่งสกปรก สนิม รอยเป็นรอย หรือความเสียหายอื่นๆ ที่มองเห็นได้ ทำความสะอาดส่วนประกอบโดยใช้วิธีการที่ได้รับการรับรองสำหรับวัสดุและการออกแบบ อย่าใช้ตัวทำละลายหรือสารหล่อลื่นที่มีฤทธิ์รุนแรง เว้นแต่ผู้ผลิตจะยืนยันว่าเหมาะสม
หากหมุดยังคงติดอยู่หรือกลไกภายในแสดงความเสียหาย ให้หยุดใช้ชุดประกอบจนกว่าปัญหาจะได้รับการประเมิน
หมุดกำหนดตำแหน่งอาจไม่ทำงานหากหมุดงอ สึกหรอ หรือเสียหาย กรณีนี้อาจเกิดขึ้นได้เมื่อหมุดได้รับแรงด้านข้างมากเกินไป หรือเมื่อส่วนประกอบต่างๆ ถูกบังคับให้เข้าที่โดยไม่ได้ดึงหมุดกลับจนสุด
หมุดที่ผิดรูปอาจพันอยู่ภายในตัวกั้น ทำให้สปริงไม่สามารถคืนไปยังตำแหน่งที่ต้องการได้ การบังคับพินเข้าไปในรูรับอาจทำให้เกิดความเสียหายเพิ่มเติมได้
ตรวจสอบหมุดเพื่อดูการโค้งงอ การสึกหรอ หรือความเสียหายที่พื้นผิวมองเห็นได้ หากสงสัยว่ามีการเสียรูป ให้ตรวจสอบความตรงโดยใช้วิธีการตรวจสอบที่เหมาะสม อย่าใช้งานส่วนประกอบที่เสียหายต่อไป
ก่อนที่จะเลือกผลิตภัณฑ์ทดแทน ให้ตรวจสอบเงื่อนไขการโหลดของแอปพลิเคชันและความจุที่กำหนดของผู้ผลิต การเปลี่ยนพินที่เสียด้วยชิ้นส่วนที่เหมือนกันอาจไม่ช่วยแก้ปัญหาได้ หากการโหลดมากเกินไปทำให้เกิดความล้มเหลวเดิม
การติดตั้งที่ไม่เหมาะสมอาจจำกัดการเคลื่อนไหวภายในของลูกสูบกำหนดตำแหน่ง การขันแน่นมากเกินไป เกลียวยึดเสียหาย การเกลียวไขว้ หรือตัวเรือนที่บิดเบี้ยวอาจทำให้เกิดการยึดเกาะ
การวางแนวที่ไม่ตรงระหว่างลูกสูบและรูรับยังช่วยป้องกันการปะทะเต็มได้ หมุดอาจติดที่ขอบรูแทนที่จะสอดเข้าไปอย่างราบรื่น
ตรวจสอบตัวติดตั้ง เกลียว ตัวยึด และอุปกรณ์ติดตั้งโดยรอบเพื่อดูความเสียหายที่มองเห็นได้ ตรวจสอบว่ามีการติดตั้งส่วนประกอบตามแบบของผลิตภัณฑ์และข้อกำหนดในการขันที่ระบุ
อย่าชดเชยความพอดีที่ไม่ดีด้วยการใช้แรงมากขึ้น แก้ไขปัญหาการติดตั้งหรือการจัดตำแหน่งก่อนที่จะส่งคืนอุปกรณ์ให้เข้ารับบริการ
สาเหตุทั่วไปของความสับสนคือการเลือกลูกสูบที่มีฟังก์ชันล็อคไม่ถูกต้อง
ลูกสูบกำหนดดัชนีการล็อคอาจมีคุณลักษณะที่ยึดหมุดไว้ในตำแหน่งที่หดกลับ ผู้ปฏิบัติงานสามารถเปิดใช้งานคุณสมบัตินี้ได้ตามคู่มือการใช้งานของรุ่น
โดยทั่วไปรุ่นที่ไม่มีการล็อคจะกลับมาภายใต้แรงสปริงเมื่อปล่อยที่จับ ไม่ได้ออกแบบมาให้คงการดึงกลับ เว้นแต่ผู้ปฏิบัติงานจะยังถือต่อไป
ก่อนที่จะวินิจฉัยลักษณะการทำงานนี้เป็นความล้มเหลว ให้ตรวจสอบหมายเลขรุ่นและเอกสารประกอบของผลิตภัณฑ์ ยืนยันว่าแอปพลิเคชันต้องการการออกแบบแบบล็อคหรือไม่ล็อค
ตรวจสอบตัวเลือกที่มีใน กลุ่มผลิตภัณฑ์ลูกสูบกำหนดดัชนี INGKS เพื่อเปรียบเทียบการออกแบบผลิตภัณฑ์และระบุประเภทที่เหมาะสม
หมุดจะต้องถึงรูรับจนถึงความลึกของการมีส่วนร่วมที่ต้องการ หากพินสั้นเกินไป แผงยึดหนาเกินไป หรือการจัดวางการติดตั้งไม่ถูกต้อง พินอาจเข้าไม่สนิท
ก่อนเปลี่ยนส่วนประกอบ ให้วัดความหนาของแผงยึด และตรวจสอบระยะพินที่มีอยู่ ตรวจสอบขนาดตัวเครื่อง ความยาวของเกลียว ความยาวพินที่ขยาย และความลึกของการเชื่อมต่อที่ต้องการโดยเทียบกับแบบของผู้ผลิต
ตรวจสอบพื้นที่ว่างสำหรับที่จับด้วย แผงหรือส่วนประกอบของเครื่องจักรที่อยู่ใกล้เคียงต้องไม่ขัดขวางการดึงหรือการหมุนที่จำเป็น
อย่าเลือกการเปลี่ยนทดแทนตามขนาดเกลียวเพียงอย่างเดียว ยืนยันข้อกำหนดด้านมิติที่สมบูรณ์เพื่อหลีกเลี่ยงปัญหาเดิมซ้ำ
รูรับจะต้องอยู่ในตำแหน่งและขนาดที่ถูกต้องสำหรับพินที่เลือก รูที่มีขนาดเล็กกว่าปกติ ครีบ ความเสียหาย หรือการเยื้องศูนย์อาจทำให้การยึดติดไม่ราบรื่น ระยะห่างที่มากเกินไปอาจส่งผลต่อความแม่นยำของตำแหน่งด้วย
ตรวจสอบรูและยืนยันขนาดกับแบบของผลิตภัณฑ์ ขจัดเสี้ยนและเศษโดยใช้ขั้นตอนการตัดเฉือนหรือการบำรุงรักษาที่เหมาะสม ปฏิบัติตามข้อกำหนดการลบมุมหรือตะกั่วเข้าที่ระบุไว้
อย่าคิดว่าพิกัดความเผื่อของรูหนึ่งรูหรือมุมลบมุมจะเหมาะกับลูกสูบกำหนดตำแหน่งทุกอัน ใช้ข้อกำหนดสำหรับผลิตภัณฑ์และการใช้งานจริง
ปฏิบัติตามลำดับนี้เพื่อระบุสาเหตุโดยไม่สร้างความเสียหายเพิ่มเติม
ทำให้อุปกรณ์มีความปลอดภัย หยุดเครื่องจักรและยึดส่วนประกอบที่เคลื่อนไหวให้แน่นก่อนตรวจสอบลูกสูบ เคลื่อนย้ายสิ่งของที่อาจทำให้เกิดการเคลื่อนไหวที่ไม่คาดคิดออก
ตรวจสอบการออกแบบการทำงาน ยืนยันว่ารุ่นนั้นมีจุดประสงค์เพื่อล็อคในตำแหน่งหดกลับหรือกลับโดยอัตโนมัติ
ตรวจสอบพินที่เปิดออก มองหาการโค้งงอ การสึกหรอ การกัดกร่อน และการปนเปื้อนที่มองเห็นได้
ตรวจสอบการจัดวางการติดตั้ง ตรวจสอบเกลียว ตัวเรือน ตัวยึด และรูรับว่ามีความเสียหายหรือแนวไม่ตรงหรือไม่
ทดสอบการเคลื่อนไหวโดยไม่มีโหลด ดึงและปล่อยที่จับตามคำแนะนำของผู้ผลิต ตรวจสอบว่าหมุดเคลื่อนที่ได้อย่างอิสระและคืนอย่างถูกต้องหรือไม่
ตรวจสอบเงื่อนไขความล้มเหลวเดิม พิจารณาการรับน้ำหนักด้านข้างที่มากเกินไป การสั่นสะเทือน การปนเปื้อนต่อสิ่งแวดล้อม และขนาดที่ไม่ถูกต้อง
เปลี่ยนหรือซ่อมแซมตามที่ระบุ หากกลไกยังคงติดอยู่หรือเสียหาย ให้ปฏิบัติตามคำแนะนำด้านบริการของผู้ผลิตก่อนกลับมาทำงานต่อ
อย่าตอกหมุด ดันเข้าไปในรูรับ หรือทดสอบกลไกโดยให้สัมผัสกับน้ำหนักที่ไม่สามารถควบคุมได้ การกระทำเหล่านี้อาจทำให้ความเสียหายแย่ลงหรือก่อให้เกิดอันตรายต่อความปลอดภัย
เลือกวัสดุลูกสูบที่เหมาะสมกับสภาพแวดล้อมการทำงาน ความชื้น สารเคมีทำความสะอาด การสัมผัสเกลือ อุณหภูมิ และสิ่งปนเปื้อนที่มีฤทธิ์กัดกร่อนอาจส่งผลต่ออายุการใช้งาน
เหล็กชุบสังกะสีอาจเหมาะกับการใช้งานในร่มที่แห้ง ในขณะที่สแตนเลสอาจเหมาะสมเมื่อต้องการความต้านทานการกัดกร่อนที่มากขึ้น ประสิทธิภาพของสเตนเลสขึ้นอยู่กับเกรดและสภาพแวดล้อมจริง ส่วนประกอบโพลีเมอร์ยังมีความต้านทานต่อความร้อน สารเคมี และภาระทางกลที่แตกต่างกันออกไป
ยืนยันข้อมูลจำเพาะของวัสดุสำหรับรุ่นที่เลือก อย่าคิดว่าวัสดุชนิดใดชนิดหนึ่งเหมาะสำหรับทุกการใช้งานที่มีการชะล้าง ทางทะเล การแปรรูปอาหาร หรือการใช้งานที่มีภาระสูง
การออกแบบด้ามจับส่งผลต่อการเข้าถึง ความพยายามในการปฏิบัติงาน และพื้นที่การติดตั้ง
Knob: ตัวเลือกที่ตรงไปตรงมาสำหรับงานกำหนดตำแหน่งด้วยตนเองหลายอย่าง
แหวนดึง: อาจเหมาะกับการใช้งานที่มีระยะห่างจำกัดรอบๆ ด้ามจับ
คันโยก: สามารถให้การทำงานที่สะดวกในกรณีที่การออกแบบและพื้นที่ว่างอนุญาต
ด้ามจับตัว T: อาจมีพื้นผิวจับที่ใหญ่ขึ้นสำหรับการใช้งานแบบแมนนวล
ตัวเลือกเหล่านี้ไม่สามารถใช้แทนกันได้ในทุกแอปพลิเคชัน ตรวจสอบขนาดของผลิตภัณฑ์ ความเคลื่อนไหวในการปฏิบัติงานที่จำเป็น พื้นที่ว่างที่มีอยู่ และข้อกำหนดของผู้ใช้ก่อนเลือกผลิตภัณฑ์ทดแทน
หากหมุดเดิมงอหรือขาด ให้ตรวจสอบสาเหตุก่อนสั่งซื้อส่วนประกอบอื่น การเปลี่ยนใหม่ต้องเหมาะสมกับสภาพการโหลดจริง ไม่ใช่แค่รูยึดที่มีอยู่เท่านั้น
พิจารณาเส้นผ่านศูนย์กลางของพิน วัสดุ ความลึกของการเชื่อม ทิศทางการรับน้ำหนัก และพิจารณาว่าส่วนประกอบประสบแรงกระแทกหรือแรงกดซ้ำๆ หรือไม่ ยืนยันความจุที่กำหนดของผู้ผลิตสำหรับรุ่นที่เลือก
อย่าพึ่งพาตารางเส้นผ่านศูนย์กลางพินทั่วไปเพื่อกำหนดความสามารถในการรับน้ำหนักที่ปลอดภัย กำลังการผลิตจริงขึ้นอยู่กับการออกแบบส่วนประกอบ คุณสมบัติของวัสดุ เงื่อนไขการสนับสนุน และการใช้งาน
หากพื้นที่ติดตั้งที่มีอยู่จำกัดตัวเลือกการเปลี่ยน ให้ตรวจสอบว่าจำเป็นต้องออกแบบฟิกซ์เจอร์หรือการจัดโหลดใหม่หรือไม่
การตรวจสอบเป็นประจำสามารถช่วยระบุการสึกหรอและการปนเปื้อนก่อนที่จะทำให้เกิดความล้มเหลวในการล็อค
รักษาหมุดที่โผล่ออกมาและบริเวณติดตั้งให้สะอาด
ตรวจสอบพินว่ามีการสึกหรอ การกัดกร่อน หรือการเสียรูปหรือไม่
ยืนยันการเคลื่อนไหวที่ราบรื่นและการคืนสปริงที่เหมาะสม
ตรวจสอบเกลียวยึดและตัวยึดสำหรับการคลายตัว
ตรวจสอบว่ารูรับอยู่ในแนวที่ถูกต้องและไม่เสียหาย
ปฏิบัติตามคำแนะนำในการบำรุงรักษาและการหล่อลื่นของผู้ผลิต
ตรวจสอบเงื่อนไขการโหลดหากเกิดความล้มเหลวเดียวกันซ้ำๆ
หลีกเลี่ยงการใช้สารหล่อลื่น ตัวทำละลาย หรือวิธีการทำความสะอาดโดยไม่ยืนยันความเข้ากันได้กับวัสดุของผลิตภัณฑ์และสภาพแวดล้อมในการทำงาน ส่วนประกอบบางอย่างอาจมีข้อกำหนดการบำรุงรักษาเฉพาะ
สำหรับการใช้งานรอบสูงหรือที่มีความสำคัญต่อความปลอดภัย ให้กำหนดตารางการตรวจสอบตามความถี่ในการทำงาน สภาพแวดล้อม และผลที่ตามมาของความล้มเหลว
ลูกสูบกำหนดตำแหน่งที่ไม่ล็อคอย่างถูกต้องอาจมีหมุดที่เสียหาย กลไกที่ถูกจำกัด ปัญหาในการติดตั้ง หรือการออกแบบการล็อคที่ไม่ถูกต้อง เริ่มต้นด้วยการตรวจสอบอย่างปลอดภัยและยืนยันการทำงานที่ต้องการของส่วนประกอบก่อนเลือกอุปกรณ์ทดแทน
ตรวจสอบสภาพพิน ขนาดการติดตั้ง รูรับ ข้อกำหนดวัสดุ และพิกัดความสามารถ หากความล้มเหลวเดียวกันเกิดขึ้นซ้ำๆ ให้ตรวจสอบปัญหาการโหลดหรือการจัดแนวที่เกี่ยวข้อง แทนที่จะเปลี่ยนส่วนประกอบโดยไม่ต้องวิเคราะห์เพิ่มเติม
สำรวจ กลุ่มผลิตภัณฑ์ลูกสูบกำหนดดัชนี INGKS เพื่อตรวจสอบการออกแบบที่มีอยู่ ยืนยันข้อมูลจำเพาะและข้อกำหนดการติดตั้งสำหรับรุ่นที่เลือกก่อนส่งชุดประกอบกลับเข้ารับบริการ
สาเหตุที่พบบ่อย ได้แก่ พินเสียหายหรือโค้งงอ สปริงหรือการสึกหรอภายใน การปนเปื้อน การกัดกร่อน การวางแนวไม่ตรง หรือการออกแบบลูกสูบที่ไม่ถูกต้อง ตรวจสอบกลไกอย่างปลอดภัยและยืนยันการทำงานที่ต้องการของโมเดล
รูปแบบการล็อคอาจยึดหมุดไว้ในตำแหน่งที่หดกลับโดยใช้คุณสมบัติการล็อคเฉพาะ โดยทั่วไปรุ่นที่ไม่มีการล็อคจะกลับมาภายใต้แรงสปริงเมื่อปล่อยที่จับ ตรวจสอบเอกสารประกอบผลิตภัณฑ์เพื่อยืนยันการออกแบบ
ไม่ควรบังคับหมุดที่งอหรือเสียหายให้กลับเข้าที่หรือกลับเข้ารับบริการโดยไม่ได้รับการประเมินที่เหมาะสม ปฏิบัติตามคำแนะนำในการซ่อมของผู้ผลิตหรือเปลี่ยนส่วนประกอบเมื่อจำเป็น
ตรวจสอบขนาดการติดตั้ง ความยาวพิน ฟังก์ชั่นการล็อค วัสดุ ระยะห่างของด้ามจับ และพิกัดความจุ ตรวจสอบสาเหตุที่ส่วนประกอบเดิมล้มเหลวก่อนที่จะเลือกชิ้นส่วนทดแทน
รักษากลไกให้สะอาด ตรวจสอบพินและฮาร์ดแวร์สำหรับติดตั้ง ตรวจสอบการจัดตำแหน่ง และปฏิบัติตามคำแนะนำในการบำรุงรักษาของผู้ผลิต ตรวจสอบเงื่อนไขการโหลดหากเกิดความล้มเหลวซ้ำ
